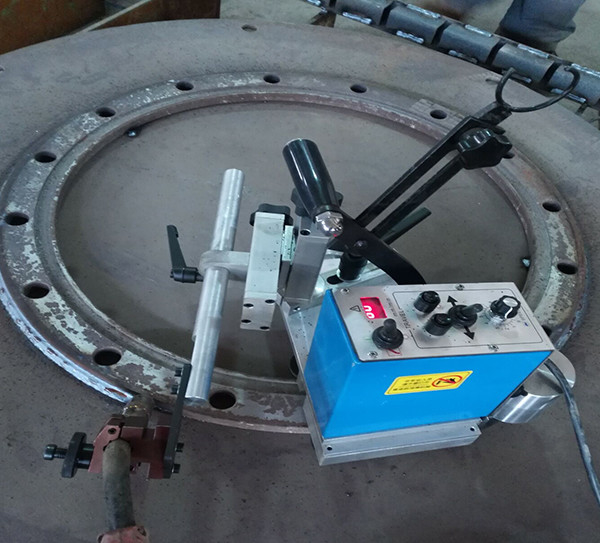

ऑटोमैटिक फ्लैंज टू प्लेट MIG/MAG वेल्डिंग ट्रैक्टर ऑटोमैटिक वेल्डिंग कैरिज वेल्डिंग ट्रैक्टर
फ्लैट फ्लैंज स्वचालित वेल्डिंग ट्रॉली का व्यापक रूप से जहाजों, पुलों, लोकोमोटिव, इस्पात संरचनाओं और पेट्रोकेमिकल जैसे उद्योगों में उपयोग किया जाता है। इसके मुख्य लाभों में शामिल हैंः
1. श्रम तीव्रता को कम करना और कार्य वातावरण में सुधार करना
2. मैन्युअल वेल्डिंग की तुलना में 1.5 गुना काम की दक्षता में सुधार
3मानव कारकों के कारण खराब वेल्डिंग गुणवत्ता से बचने के लिए, मैनुअल ऑपरेशन की दोष दर आम तौर पर लगभग 20% है, जबकि स्वचालित वेल्डिंग ट्रॉली का उपयोग करने से वेल्डिंग दोष नहीं होते हैं।,इसके व्यापक लाभ लगभग 200% की तुलना में मैन्युअल वेल्डिंग में सुधार कर रहे हैं
4वेल्डिंग गुणवत्ता की स्थिरता सुनिश्चित करने के लिए उच्च स्तर का स्वचालन
5उच्च कुशल तकनीकी श्रमिकों की आवश्यकता नहीं है
विशेषताएं:
1आई-प्रकार वेल्डिंग ट्रॉली एक स्वचालित वेल्डिंग उपकरण है जो क्षैतिज फ्लैंज प्लेट परिधि फिलेट वेल्डिंग के लिए उपयुक्त है।
2छोटे आकार और हल्के वजन, स्थानांतरित करने और स्थापित करने में आसान, और अकुशल श्रमिक भी वेल्डिंग कर सकते हैं
विनिर्देश
| प्रकार | सामग्री | नोट | |
| ट्रॉली | शक्ति | AC 220V | |
| आकार | 275*140*240 | W×L×H | |
| वजन | 15 किलो | ||
| चलना | दोहरे पहिया | ||
| चलती गति | 100-1000 मिमी/मिनट | ||
| स्विंग मोटर | DC24V 18RPM | विकल्प | |
|
वेल्डिंग बंदूक |
ऊपर/नीचे | 100 मिमी | |
| आगे/पीछे | 100 मिमी | ||
| कोण | 360° | ||
| चलती कोण | 0° | ||
| नियंत्रण | स्विंग गति | 0-10आरपीएम | |
| झुकाव कोण | 0-±10° | ||
| स्विंग समय | 0-2S | ||
| केंद्र चल रहा है | 0-±8° | ||
| गतिशीलता | 100∼1000 मिमी/मिनट | ||
मशीन का कनेक्शन
स्थापित करें
(1) स्थापना की शर्तें:
1वेल्डिंग के लिए आवश्यक उपकरण वेल्डिंग पावर सप्लाई और तार फीडर डिवाइस हैं।
2. KA-C1 के चलने और नियंत्रण के लिए वेल्डिंग पावर सप्लाई (AC 220V);
3वेल्डिंग के लिए CO2 गैस टैंक;
4. CO2 स्वचालित वेल्डिंग के लिए प्रत्यक्ष वेल्डिंग बंदूक;
5अन्य आवश्यक कार्यों के लिए बुनियादी उपकरण;
(2) सिस्टम कनेक्शन विधि
1. ट्रैक स्थापित करें, जो यह सुनिश्चित करना चाहिए कि ट्रॉली की वेल्डिंग दिशा वेल्ड सीम के समानांतर है
2. ट्रॉली स्थापित करें और ट्रॉली के ट्रैक पहियों को ट्रैक पर क्लैंप करने के लिए स्थापना हैंडल का उपयोग करें
3. तार फीडर पर वेल्डिंग तार स्थापित करें और वेल्डिंग बंदूक के अंत के लिए इसे खींचें
4. तार फीडर के लिए वेल्डिंग बंदूक पोर्ट कनेक्ट
5. कार के नियंत्रण कक्ष पर 8P पोर्ट के लिए नियंत्रण बिजली केबल कनेक्ट करें
6. नियंत्रण बिजली केबल को AC 220 से कनेक्ट करें
