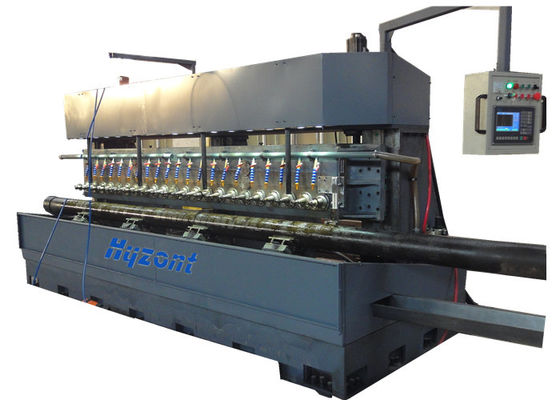

75 मिमी मिलिंग कटर व्यास के साथ हाई स्पीड स्वचालित स्लॉटिंग मशीन
| Name: | सीएनसी पाइप स्लॉटिंग मशीन | Model: | PSM-220 |
| Application: | ऑयल वेल या वॉटर वेल स्लेटेड लाइनर फैब्रिकेटिंग | Tube OD: | Φ60-Φ177.8mm |
| Wall Thickness: | 1-12mm | Spindle: | 16 |
| Slots Width: | 0.3-3mm | Max Saw blade diameter: | 76 मिमी |
| High Light: | स्वचालित स्लॉट मशीन,पाइप छिद्रित मशीन |
||
OCTG सीएनसी पाइप छिद्रक स्वचालित स्लॉट काटने की मशीन पाइप स्लॉटिंग मशीन
मॉडलः पीएसएम-160
आवेदन
सीधे स्लॉट पहली प्रकार के स्लॉट होते हैं जो लाइनर में बनाए जाते हैं और उन्हें पाइप की दीवार के माध्यम से समान चौड़ाई के साथ काटा जाता है।
निर्दिष्ट जहां स्लॉट पर रेत के दाने का पुल बनाना महत्वपूर्ण नहीं है, सीधे स्लॉट कीस्टोन स्लॉट की तुलना में अधिक पहनने के लिए प्रतिरोधी हैं और उत्पादन के लिए कम महंगा है।
हमारी स्लैटिंग मशीनों को 12 इंच व्यास तक के पाइप आकारों को संभालने के लिए डिज़ाइन किया गया है और एक बार में 46 फीट तक की लंबाई का निर्माण कर सकते हैं।यह अत्यंत कठोर और स्थिर उपकरण पाइप को सटीक सहिष्णुता तक पीसने में सक्षम बनाता है, स्वच्छ उद्घाटन और सुसंगत स्लॉट चौड़ाई और लंबाई का उत्पादन।
एक अनूठी हाइड्रोलिक क्लैंपिंग प्रणाली पाइप या स्लॉट को क्षतिग्रस्त किए बिना आवरण को सुरक्षित और सीधा करती है। विशेष उच्च गति वाले स्टील के गोल आरा स्लॉट को काटते हैं।शीतल द्रव का निरंतर उपयोग पाइप की धातु विज्ञान की अखंडता बनाए रखता हैकिसी भी अतिरिक्त धातु को हटाया नहीं जाता है और निर्दिष्ट खुले क्षेत्र के भीतर रहते हुए पाइप की अधिकतम शक्ति सुनिश्चित की जाती है।
विशेषताएं
- पाइप व्यास क्षमता 7" तक
- अधिकतम एकल-पास पाइप छिद्रण लंबाईः बीस (20) फीट
- धुरी की संख्या: चालीस दो (22) छह (6) इंच केंद्र पर
- धुरी क्षमताः एक (1) से तीन (3) कटर
- विद्युत शक्तिः 220/380 वोल्ट 3 चरण
- पूर्ण विद्युत नियंत्रण प्रणाली शामिल
- सभी स्पिंडल तरल शीतलक द्वारा ठंडा
विनिर्देश
| स्पिंडल बॉक्स | पाइप ओडी | Φ60-φ177.8mm/7" |
| स्पिंडल संख्या | 22 | |
| धुरी केंद्र की दूरी | 152.4 मिमी/6" | |
| अधिकतम पीसने वाले कटर का व्यास | φ75 मिमी | |
| एक धुरी पर देखा कटर की मात्रा | 1-4 | |
| सीधी स्लॉटिंग चौड़ाई | 0.3-3 मिमी | |
| धुरी घूर्णन गति | 100-800 आर/मिनट | |
| मुख्य मोटर शक्ति | 2×11Kw | |
| स्पिंडल ऊपर और नीचे स्ट्रोक | 200 मिमी | |
| Z अक्ष सर्वो मोटर शक्ति/टॉर्क | 2X1.5Kw/4.77Nm | |
| Z अक्ष अधिकतम चलती गति | 2000 मिमी/मिनट | |
| Z अक्ष की सटीकता | 0.5mm/r | |
| पाइप रोटेशन इंडेक्स पोजिशनिंग सिस्टम | एक अक्ष सर्वो मोटर शक्ति/टॉर्क | 1KW/4.77Nm |
| एक अक्ष अधिकतम घूर्णन गति | 20R/मिनट | |
| एक अक्ष घूर्णन सटीकता | 6.279 डिग्री/आर | |
| एक्स अक्ष सर्वो मोटर शक्ति | 1KW/4.77Nm | |
| एक्स अक्ष अधिकतम घूर्णन गति | 8000 मिमी/मिनट | |
| एक्स अक्ष अधिकतम घूर्णन सटीकता | 11.3mm/r | |
| रेल की लंबाई | 14000 मिमी | |
| पाइप चलती स्ट्रोक | 12000 मिमी | |
| वायवीय प्रणाली | संपीड़ित हवा का दबाव | >0.5Mpa |
| शीतलन प्रणाली | शीतलन | तरल शीतलक |
| काटने मिश्रित पंप प्रवाह | 200 लीटर/मिनट | |
| काटने वाला मिश्रित पंप शक्ति | 2×0.45 किलोवाट | |
| विद्युत प्रणाली | नियंत्रक | पीएलसी |
| सीएनसी अक्ष संख्या | 4 | |
| कुल शक्ति | 32 किलोवाट | |
| मशीन शरीर का आकार | L x W x H ((मिमी) | 4300x1800x2550 |
| पाइप फीडर सिस्टम रेल की लंबाई | 12000 मिमी | |
| सकल वजन | लगभग 14 टन | |
विस्तृत चित्र
पीएसएम-22 स्लॉटिंग मशीन का पीछे का दृश्य
हाइजोंट पीएमएस-220 मशीन का सामने का दृश्य
आदेश की जानकारी
| ओरेडर कोड | पीएसएम-220 |
| पैकिंग | नहीं |
| पैकिंग का आकार | नहीं |
| पैकिंग का वजन | 14000 किलो |
| प्रसव का समय | भुगतान के 70 दिन बाद |
सीएनसी पाइप स्लॉटिंग मशीन पीएसएम-220यूट्यूब वीडियो लिंकः
https://www.youtube.com/watch?v=sm_vTdOgPBU
