OCTG सीएनसी पाइप छिद्रण मशीन, 22 स्पिंडल ट्यूब स्लॉटिंग मशीन
  • OCTG सीएनसी पाइप छिद्रण मशीन, 22 स्पिंडल ट्यूब स्लॉटिंग मशीन

OCTG सीएनसी पाइप छिद्रण मशीन, 22 स्पिंडल ट्यूब स्लॉटिंग मशीन

उत्पत्ति के प्लेस चीन
ब्रांड नाम Hyzont / SUNWAY
प्रमाणन N/A
मॉडल संख्या PSM-160
उत्पाद विवरण
नाम:
Slotted लाइनर सीएनसी देखा काटने की मशीन (सीएनसी पाइप Slotting मशीन)
नमूना:
PSM-160
आवेदन:
ऑयल वेल या वॉटर वेल स्लेटेड लाइनर फैब्रिकेटिंग
ट्यूब आयुध डिपो:
Φ60-Φ177.8mm
दीवार की मोटाई:
1-12mm
धुरा:
16
स्लॉट चौड़ाई:
0.3-3mm
मैक्स सॉ ब्लेड व्यास:
76 मिमी
प्रमुखता देना:

स्वचालित स्लॉट मशीन

,

पाइप छिद्रित मशीन

भुगतान और शिपिंग शर्तें
न्यूनतम आदेश मात्रा
एक सेट
मूल्य
negotiable
पैकेजिंग विवरण
लकड़ी का बक्सा
प्रसव के समय
50-70mdays
भुगतान शर्तें
एल / सी, टी / टी
उत्पाद वर्णन



OCTG सीएनसी पाइप छेदक स्वचालित स्लॉट्स काटने की मशीन पाइप Slotting मशीन




मॉडल: PSM-160




आवेदन

    This pipe perforator consists of 16 or 22 Spindles and a steel gear box normalized after fabrication but before machining. इस पाइप वेपरेटर में 16 या 22 स्पिंडल होते हैं और एक स्टील गियर बॉक्स निर्माण के बाद सामान्य हो जाता है लेकिन मशीनिंग से पहले। It is supported from an overhead steel structure and guided on precision profile rail systems. यह एक ओवरहेड स्टील संरचना से समर्थित है और सटीक प्रोफाइल रेल सिस्टम पर निर्देशित है। Two adjustable-pressure air cylinders counterbalance the weight of the gearbox. दो एडजस्टेबल-प्रेशर एयर सिलेंडर ने गियरबॉक्स के वजन को असंतुलित कर दिया। This feature makes it possible for the lead screws to always be in compression, which eliminates backlash and minimizes wear on the ball-type lead screws. यह सुविधा मुख्य शिकंजा को हमेशा संपीड़न में रखना संभव बनाती है, जो बैकलैश को समाप्त करता है और गेंद-प्रकार के लीड शिकंजा पर पहनने को कम करता है। The gearbox houses the spindles, upon which the cutters are mounted. गियरबॉक्स में स्पिंडल होते हैं, जिस पर कटर लगे होते हैं।


A unique hydraulic clamping system secures and straightens the casing without damaging the pipe or slots. एक अद्वितीय हाइड्रोलिक क्लैंपिंग सिस्टम पाइप या स्लॉट्स को नुकसान पहुंचाए बिना आवरण को सुरक्षित और सीधा करता है। Special high speed steel circular saws cut the slots. विशेष उच्च गति स्टील परिपत्र आरी स्लॉट्स काटते हैं। Continuous application of coolant maintains the pipe's metallurgical integrity. शीतलक के निरंतर आवेदन पाइप की धातुकर्म अखंडता को बनाए रखता है। No excess metal is removed and maximum pipe strength is assured while staying within a specified open area. कोई अतिरिक्त धातु नहीं निकाली जाती है और एक निर्दिष्ट खुले क्षेत्र में रहने के दौरान अधिकतम पाइप शक्ति का आश्वासन दिया जाता है।




विशेषताएं



  • पाइप व्यास क्षमता 7 तक
  • अधिकतम एकल पास पाइप वेध की लंबाई: बीस (20) फीट
  • स्पिंडल की संख्या: छः (6) इंच केंद्रों पर बयालीस (२२)
  • धुरी क्षमता: एक (1) से तीन (3) कटर
  • विद्युत शक्ति: 220/380 वोल्ट 3 चरण
  • पूर्ण विद्युत नियंत्रण प्रणाली शामिल
  • तरल शीतलक द्वारा सभी स्पिंडल ठंडा





विशिष्टता



स्पिंडल बॉक्सपाइप आयुध डिपोΦ60-φ177.8mm / 7 "
स्पिंडल नंबर22
स्पिंडल सेंटर की दूरी152.4mm / 6 "
अधिकतम मिलिंग कटर व्यासφ75mm
एक स्पिंडल पर कटर राशि देखी1-4
सीधी खिसकने की चौड़ाई0.3-3mm
धुरी रोटेशन की गति100-800r / मिनट
मुख्य मोटर शक्ति2 × 11KW
ऊपर और नीचे स्ट्रोक को स्पिंडल करें200 मिमी
Z अक्ष सर्वो मोटर शक्ति / टोक़2X1.5Kw / 4.77Nm
Z अक्ष अधिकतम गति2000 मिमी / मिनट
Z अक्ष सटीकता0.5mm / r
पाइप रोटेशन इंडेक्स पोजिशनिंग सिस्टमएक अक्ष सर्वो मोटर शक्ति / टोक़1KW / 4.77Nm
एक अक्ष अधिकतम रोटेशन की गति20R / मिन
एक अक्ष घूर्णन सटीकता6.279degree / r
एक्स अक्ष सर्वो मोटर शक्ति1KW / 4.77Nm
एक्स अक्ष अधिकतम रोटेशन की गति8000 मिमी / मिनट
एक्स अक्ष अधिकतम रोटेशन सटीकता11.3mm / r
रेल की लंबाई14000mm
पाइप हिलाने की क्रिया12000mm
हवाई प्रणालीसंपीड़ित हवा का दबाव> 0.5Mpa
शीतलन प्रणालीशीतलकतरल शीतलक
कटिंग कंपाउंड पंप प्रवाह200L / मिनट
कटिंग कंपाउंड पंप पावर2 × 0.45kW
विद्युत प्रणालीनियंत्रकपीएलसी
सीएनसी अक्ष संख्या4
कुल शक्ति32KW
मशीन शरीर का आकारL x W x H (मिमी)4300x1800x2550
पाइप फीडर प्रणाली रेल की लंबाई12000mm
कुल भारलगभग 14ton




विस्तृत चित्र

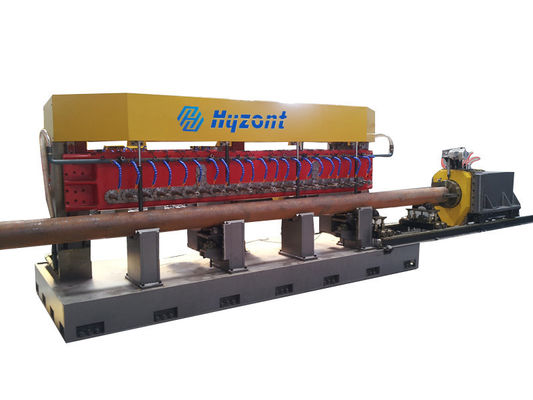

OCTG सीएनसी पाइप छिद्रण मशीन, 22 स्पिंडल ट्यूब स्लॉटिंग मशीन 0

            PSM-22 स्लॉट मशीन


OCTG सीएनसी पाइप छिद्रण मशीन, 22 स्पिंडल ट्यूब स्लॉटिंग मशीन 1

देखा ब्लेड ऑइल टयूबिंग स्लॉट कटिंग अपटू 76.4 लंबाई और 3 मिमी चौड़ाई



आदेश की जानकारी



हेrder कोडPSM-220
पैकिंगएन / ए
पैकिंग आकारएन / ए
पैकिंग वजन14000Kg
डिलीवरी का समयभुगतान के 70 दिन बाद



सीएनसी पाइप स्लॉटिंग मशीन PSM-220 Youtube वीडियो लिंक:

https://www.youtube.com/watch?v=sm_vTdOgPBU
