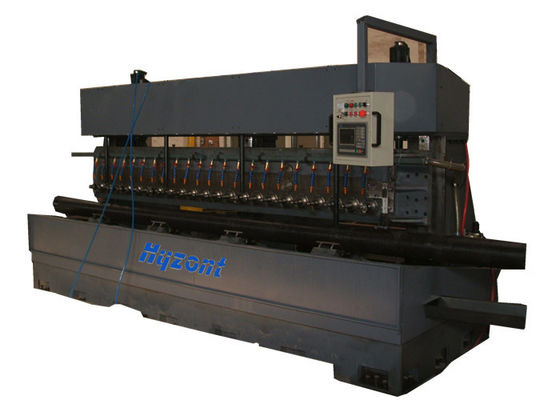

तेल के लिए 16 स्पिंडल पाइप खांचा बनाने की मशीन अच्छी तरह से लाइनर गढ़ना Φ60-les177.8 मिमी
उत्पाद विवरण
| नाम: | Slotted लाइनर सीएनसी देखा काटने की मशीन (सीएनसी पाइप Slotting मशीन) | नमूना: | PSM-160 |
|---|---|---|---|
| आवेदन: | ऑयल वेल या वॉटर वेल स्लेटेड लाइनर फैब्रिकेटिंग | ट्यूब आयुध डिपो: | Φ60-Φ177.8mm |
| दीवार की मोटाई: | 1-12mm | धुरा: | 16 |
| स्लॉट चौड़ाई: | 0.3-3mm | मैक्स सॉ ब्लेड व्यास: | 76 मिमी |
| प्रमुखता देना |
16 स्पिंडल स्लॉटिंग मशीन,ऑयल वेल लाइनर फैब्रिकेटिंग,पीएसएम-160 60-177.8mm पाइप |
||
उत्पाद वर्णन
16 स्पिंडल्स पाइप स्लॉटिंग मशीन 60-177.8 मिमी OCTG स्लॉट्स सीएनसी मिलिंग मशीन
मॉडलः पीएसएम-160
आवेदन
इस पाइप छिद्रक में 16 या 22 स्पिंडल और एक स्टील गियरबॉक्स होते हैं जो निर्माण के बाद सामान्य होते हैं लेकिन मशीनिंग से पहले।यह एक ऊपरी इस्पात संरचना से समर्थित है और सटीक प्रोफाइल रेल सिस्टम पर निर्देशित हैदो समायोज्य दबाव वाले वायु सिलेंडर गियरबॉक्स के वजन का संतुलन रखते हैं। यह विशेषता लीड स्क्रू को हमेशा संपीड़न में रखने की अनुमति देती है,जो बैकलैश को समाप्त करता है और गेंद के प्रकार के लीड शिकंजा पर पहनने को कम करता हैगियरबॉक्स में स्पिंडल होते हैं, जिन पर कटर लगाए जाते हैं। एक अनूठी हाइड्रोलिक क्लैंपिंग सिस्टम पाइप या स्लॉट को नुकसान पहुंचाए बिना आवरण को सुरक्षित और सीधा करता है।विशेष उच्च गति वाले इस्पात परिपत्र आरा स्लॉट काटते हैंशीतल द्रव का निरंतर प्रयोग पाइप की धातुकर्म की अखंडता बनाए रखता है। निर्दिष्ट खुले क्षेत्र के भीतर रहते हुए किसी भी अतिरिक्त धातु को हटाया नहीं जाता है और पाइप की अधिकतम शक्ति सुनिश्चित की जाती है।
विशेषताएं
विनिर्देश
| स्पिंडल बॉक्स | पाइप ओडी | 60-177.8 मिमी/7" |
| स्पिंडल संख्या | 22 | |
| धुरी केंद्र की दूरी | 152.4 मिमी/6" | |
| अधिकतम पीसने वाले कटर का व्यास | 75 मिमी | |
| एक धुरी पर देखा कटर की मात्रा | 1-4 | |
| सीधी स्लॉटिंग चौड़ाई | 0.3-3 मिमी | |
| धुरी घूर्णन गति | 100-800 रु/मिनट | |
| मुख्य मोटर शक्ति | 2×11 किलोवाट | |
| स्पिंडल ऊपर और नीचे स्ट्रोक | 200 मिमी | |
| Z अक्ष सर्वो मोटर शक्ति/टॉर्क | 2 x 1.5 किलोवाट/4.77 एनएम | |
| Z अक्ष अधिकतम चलती गति | 2000 मिमी/मिनट | |
| Z अक्ष की सटीकता | 0.5 मिमी/घंटा | |
| पाइप रोटेशन इंडेक्स पोजिशनिंग सिस्टम | एक अक्ष सर्वो मोटर शक्ति/टॉर्क | 1 किलोवाट/4.77 एनएम |
| एक अक्ष अधिकतम घूर्णन गति | 20R/मिनट | |
| एक अक्ष घूर्णन सटीकता | 6.279 डिग्री/आर | |
| एक्स अक्ष सर्वो मोटर शक्ति | 1 किलोवाट/4.77 एनएम | |
| एक्स अक्ष अधिकतम घूर्णन गति | 8000 मिमी/मिनट | |
| एक्स अक्ष अधिकतम घूर्णन सटीकता | 11.3 मिमी/घंटा | |
| रेल की लंबाई | 14000 मिमी | |
| पाइप चलती स्ट्रोक | 12000 मिमी | |
| वायवीय प्रणाली | संपीड़ित हवा का दबाव | >0.5 एमपीए |
| शीतलन प्रणाली | शीतलन | तरल शीतलक |
| काटने मिश्रित पंप प्रवाह | 200 लीटर/मिनट | |
| काटने वाला मिश्रित पंप शक्ति | 2 x 0.45 किलोवाट | |
| विद्युत प्रणाली | नियंत्रक | पीएलसी |
| सीएनसी अक्ष संख्या | 4 | |
| कुल शक्ति | 32 किलोवाट | |
| मशीन शरीर का आकार | L x W x H ((मिमी) | 4300x1800x2550 |
| पाइप फीडर सिस्टम रेल की लंबाई | 12000 मिमी | |
| सकल वजन | लगभग 14 टन | |
विस्तृत चित्र
पीएसएम-22 स्लॉटिंग मशीन देखा ब्लेड तेल ट्यूबिंग स्लॉट्स 76.4 लंबाई और 3 मिमी चौड़ाई तक काटना
आदेश की जानकारी
| आदेश कोड | पीएसएम-220 |
| पैकिंग | नहीं |
| पैकिंग का आकार | नहीं |
| पैकिंग का वजन | 14000 किलो |
| प्रसव का समय | भुगतान के 70 दिन बाद |
सीएनसी पाइप स्लॉटिंग मशीन पीएसएम-220 यूट्यूब वीडियो लिंकः https://www.youtube.com/watch?v=sm_vTdOgPBU
