उत्पाद विवरण:
|
| नाम: | Slotted लाइनर सीएनसी देखा काटने की मशीन | नमूना: | PSM-220 |
|---|---|---|---|
| आवेदन: | ऑयल वेल या वॉटर वेल स्लेटेड लाइनर फैब्रिकेटिंग | ट्यूब आयुध डिपो: | Φ60-Φ177.8mm |
| दीवार की मोटाई: | 1-12mm | धुरा: | 22 |
| स्लॉट चौड़ाई: | 0.3-3mm | मैक्स सॉ ब्लेड व्यास: | 76 मिमी |
| कुल भार: | लगभग 14ton | मूल स्थान: | चीन |
| प्रमुखता देना: | मल्टी स्पिंडल स्लॉटिंग सीएनसी,पीएसएम-220 स्लॉटेड लाइनर्स,ऑटोमैटिक सीएनसी स्लॉटिंग |
||

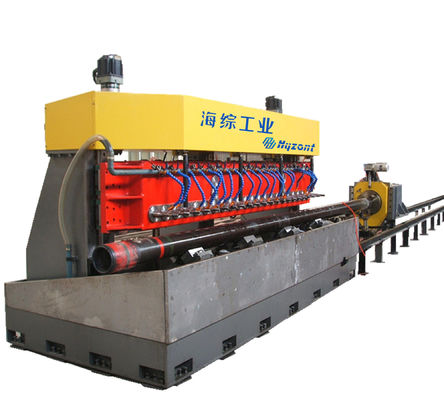

सीएनसी नियंत्रित मल्टी-स्पिंडल पाइप स्लॉटिंग मशीन स्लॉटेड लाइनर्स कट के लिए
यह एक विशेष रूप से डिज़ाइन की गई मशीन है जिसमें 16 या 22 स्पिंडल होते हैं, जिनमें से प्रत्येक पर अधिकतम 4 सॉ कटर लगाए जा सकते हैं, ताकि तेल कुएं के स्लॉटेड लाइनर को संसाधित किया जा सके। यह मिलिंग मशीन केसिंग या ट्यूबलर पर सीधे स्लॉट के साथ स्लॉटेड लाइनर का उत्पादन करती है, जिसका व्यास 7 इंच तक और लंबाई 46 फीट तक होती है।
| स्पिंडल बॉक्स | पाइप ओडी | 60-177.8 मिमी |
| स्पिंडल संख्या | 22 | |
| स्पिंडल केंद्र दूरी | 152.4 मिमी | |
| अधिकतम मिलिंग कटर व्यास | 75 मिमी | |
| एक स्पिंडल पर सॉ कटर की संख्या | 1-4 | |
| सीधा स्लॉटिंग चौड़ाई | 0.3-3 मिमी | |
| स्पिंडल रोटेशन गति | 100-800 आर/मिनट | |
| मुख्य मोटर पावर | 2×11 किलोवाट | |
| स्पिंडल ऊपर और नीचे स्ट्रोक | 200 मिमी | |
| जेड अक्ष सर्वो मोटर पावर/टॉर्क | 2 x 1.5 किलोवाट/4.77 एनएम | |
| जेड अक्ष अधिकतम गति | 2000 मिमी/मिनट | |
| जेड अक्ष सटीकता | 0.5 मिमी/आर | |
| पाइप रोटेशन इंडेक्स पोजिशनिंग सिस्टम | ए अक्ष सर्वो मोटर पावर/टॉर्क | 1 किलोवाट/4.77 एनएम |
| ए अक्ष अधिकतम रोटेशन गति | 20आर/मिनट | |
| ए अक्ष रोटेशन सटीकता | 6.279 डिग्री/आर | |
| एक्स अक्ष सर्वो मोटर पावर | 1 किलोवाट/4.77 एनएम | |
| एक्स अक्ष अधिकतम रोटेशन गति | 8000 मिमी/मिनट | |
| एक्स अक्ष अधिकतम रोटेशन सटीकता | 11.3 मिमी/आर | |
| रेल की लंबाई | 14000 मिमी | |
| पाइप मूविंग स्ट्रोक | 12000 मिमी | |
| वायवीय प्रणाली | संपीड़ित हवा का दबाव | >0.5 एमपीए |
| कूलिंग सिस्टम | कूलिंग | तरल शीतलक |
| कटिंग कंपाउंड पंप प्रवाह | 200 लीटर/मिनट | |
| कटिंग कंपाउंड पंप पावर | 2 x 0.45 किलोवाट | |
| विद्युत प्रणाली | नियंत्रक | पीएलसी |
| सीएनसी अक्ष संख्या | 4 | |
| कुल पावर | 32 किलोवाट | |
| मशीन बॉडी का आकार | एल एक्स डब्ल्यू एक्स एच (मिमी) | 4300x1800x2550 |
| पाइप फीडर सिस्टम रेल की लंबाई | 12000 मिमी | |
| सकल वजन | लगभग 14 टन | |
सीएनसी ट्यूब स्लॉटिंग मशीन प्रति स्पिंडल 4 सॉ कटर के साथ
सीएनसी पाइप स्लॉटिंग मशीन द्वारा स्लॉटेड लाइनर मशीनिंग
| ऑर्डर कोड | पीएसएम-220 |
| पैकिंग | एन/ए |
| पैकिंग का आकार | एन/ए |
| पैकिंग वजन | 14000 किग्रा |
| डिलीवरी का समय | भुगतान के 70 दिन बाद |
