उत्पाद विवरण:
|
| नाम: | Slotted लाइनर सीएनसी देखा काटने की मशीन | नमूना: | PSM-220 |
|---|---|---|---|
| आवेदन: | ऑयल वेल या वॉटर वेल स्लेटेड लाइनर फैब्रिकेटिंग | ट्यूब आयुध डिपो: | Φ60-Φ177.8mm |
| दीवार की मोटाई: | 1-12mm | धुरा: | 22 |
| स्लॉट चौड़ाई: | 0.3-3mm | मैक्स सॉ ब्लेड व्यास: | 76 मिमी |
| कुल भार: | लगभग 14ton | मूल स्थान: | चीन |
| प्रमुखता देना: | पीएसएम-220 स्लॉट लाइनर देखा,तेल जल कुएं स्लॉटिंग,पाइप छिद्रण अनुकूलन योग्य |
||

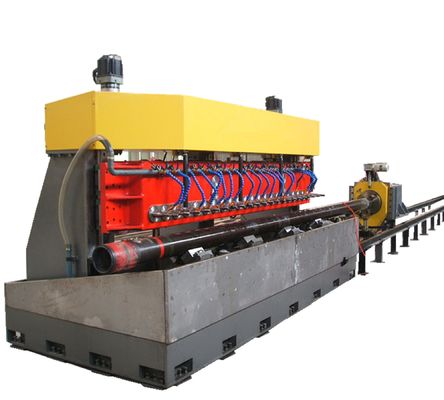

स्लॉटेड लाइनर सीएनसी पाइप स्लॉटिंग मशीन 22 स्पिंडल सॉ ब्लेड कटिंग मशीन
यह एक विशेष रूप से डिज़ाइन की गई मशीन है जिसमें प्रत्येक स्पिंडल पर अधिकतम 4 सॉ कटर लगाने के लिए 16 या 22 स्पिंडल होते हैं ताकि तेल कुएं के स्लॉटेड लाइनर को संसाधित किया जा सके। यह मिलिंग मशीन 7 इंच व्यास तक और 46 फीट लंबी केसिंग या ट्यूबलर पर सीधे स्लॉट के साथ स्लॉटेड लाइनर का उत्पादन करती है।
| स्पिंडल बॉक्स | पाइप ओडी | 60-177.8 मिमी |
| स्पिंडल संख्या | 22 | |
| स्पिंडल केंद्र दूरी | 152.4 मिमी | |
| अधिकतम मिलिंग कटर व्यास | 75 मिमी | |
| एक स्पिंडल पर सॉ कटर की मात्रा | 1-4 | |
| सीधा स्लॉटिंग चौड़ाई | 0.3-3 मिमी | |
| स्पिंडल रोटेशन गति | 100-800 आर/मिनट | |
| मुख्य मोटर पावर | 2×11 किलोवाट | |
| स्पिंडल ऊपर और नीचे स्ट्रोक | 200 मिमी | |
| जेड अक्ष सर्वो मोटर पावर/टॉर्क | 2 x 1.5 किलोवाट/4.77 एनएम | |
| जेड अक्ष अधिकतम गति | 2000 मिमी/मिनट | |
| जेड अक्ष सटीकता | 0.5 मिमी/आर | |
| पाइप रोटेशन इंडेक्स पोजिशनिंग सिस्टम | ए अक्ष सर्वो मोटर पावर/टॉर्क | 1 किलोवाट/4.77 एनएम |
| ए अक्ष अधिकतम रोटेशन गति | 20आर/मिनट | |
| ए अक्ष रोटेशन सटीकता | 6.279 डिग्री/आर | |
| एक्स अक्ष सर्वो मोटर पावर | 1 किलोवाट/4.77 एनएम | |
| एक्स अक्ष अधिकतम रोटेशन गति | 8000 मिमी/मिनट | |
| एक्स अक्ष अधिकतम रोटेशन सटीकता | 11.3 मिमी/आर | |
| रेल की लंबाई | 14000 मिमी | |
| पाइप मूविंग स्ट्रोक | 12000 मिमी | |
| वायवीय प्रणाली | संपीड़ित हवा का दबाव | >0.5 एमपीए |
| कूलिंग सिस्टम | कूलिंग | तरल शीतलक |
| कटिंग कंपाउंड पंप प्रवाह | 200 लीटर/मिनट | |
| कटिंग कंपाउंड पंप पावर | 2 x 0.45 किलोवाट | |
| विद्युत प्रणाली | नियंत्रक | पीएलसी |
| सीएनसी अक्ष संख्या | 4 | |
| कुल पावर | 32 किलोवाट | |
| मशीन बॉडी का आकार | एल एक्स डब्ल्यू एक्स एच (मिमी) | 4300x1800x2550 |
| पाइप फीडर सिस्टम रेल की लंबाई | 12000 मिमी | |
| सकल वजन | लगभग 14 टन | |
सीएनसी ट्यूब स्लॉटिंग मशीन 4 सॉ कटर प्रति स्पिंडल के साथ
सीएनसी पाइप स्लॉटिंग मशीन द्वारा स्लॉटेड लाइनर मशीनिंग
| ऑर्डर कोड | पीएसएम-220 |
| पैकिंग | एन/ए |
| पैकिंग का आकार | एन/ए |
| पैकिंग वजन | 14000 किग्रा |
| डिलीवरी का समय | भुगतान के 70 दिन बाद |
