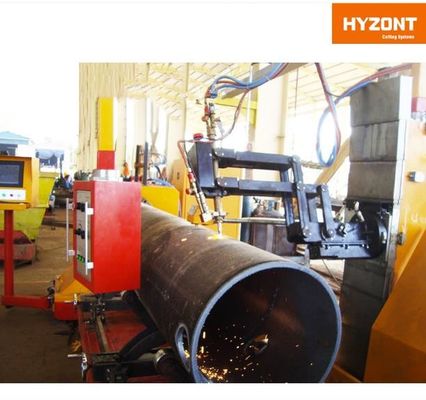

बड़े व्यास सीएनसी गोल पाइप प्लाज्मा प्रोफाइल काटने की मशीन

यह गोल पाइप प्रोफाइल प्लाज्मा काटने की मशीन एक 5-अक्षीय सीएनसी प्रणाली है जिसे 500 मिमी से 1050 मिमी तक के व्यास और 12000 मिमी तक की लंबाई में गोल पाइप काटने के लिए डिज़ाइन किया गया है।12000W उच्च शक्ति प्लाज्मा स्रोत के साथ, एक 3 डी प्लाज्मा प्रोफाइल काटने की मशाल और एक फोटोइलेक्ट्रिक ऊंचाई सेंसर, यह कार्बन स्टील पर सीधी और कंक्रीट काटने, छेद काटने, टी-जॉइंट, बहु-शाखा और कोहनी प्रोफाइल करता है,स्टेनलेस स्टील और अन्य धातु पाइप, 1-25 मिमी की दीवार मोटाई काटने।

इस गोल पाइप प्लाज्मा प्रोफाइल काटने की मशीन का चयन क्यों करें

• थ्रीडी प्लाज्मा प्रोफाइल काटने की मशाल- पाइप के अंत काटना, छेद काटना, ऊर्ध्वाधर और क्षैतिज beveling के साथ टी-जॉइंट, बहु-शाखा और कोहनी प्रोफाइल करता है।
• 3 जबड़े समकक्ष पाइप चक- ऑटो अप/डाउन फंक्शन के साथ मैनुअल 3-जांघ समकक्ष चक 500 मिमी से 1050 मिमी व्यास तक पाइप को सुरक्षित रूप से पकड़ता है।
• 6000 किलोग्राम पाइप लोड क्षमता- भारी कार्य समर्थन ब्रैकेट और संरचना बड़ी, भारी दीवार पाइप को दुकान निर्माण के लिए संभालती है।
• सटीक गति- उच्च परिशुद्धता वाले एसी सर्वो ड्राइव और सटीक प्रोफाइल कटौती के लिए आयातित गियर बॉक्स के साथ चलती त्रुटि 0.2 मिमी/1000 मिमी।

तकनीकी विनिर्देश

प्रमुख स्पेयर पार्ट्स

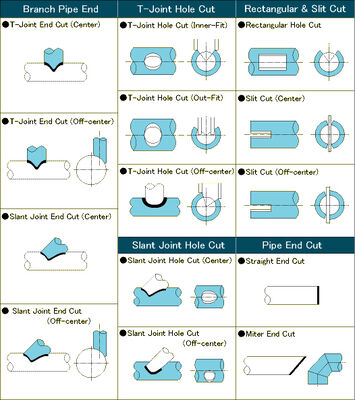

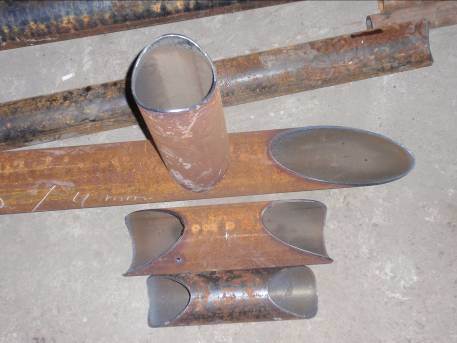

पाइप प्रोफाइल काटने की क्षमता

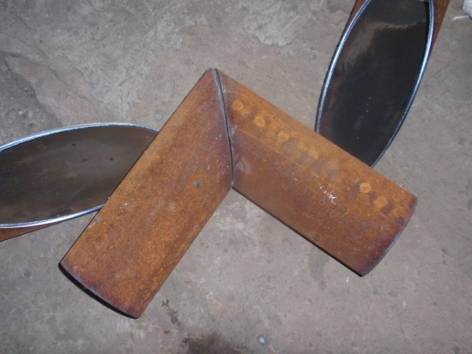

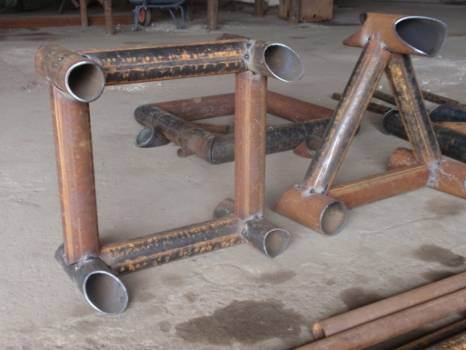

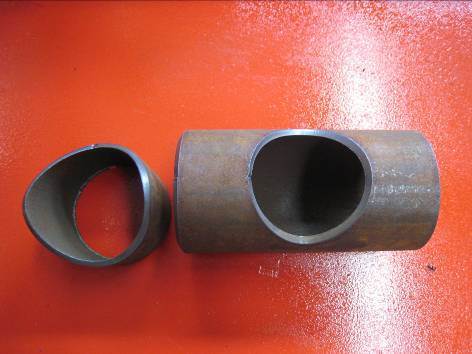

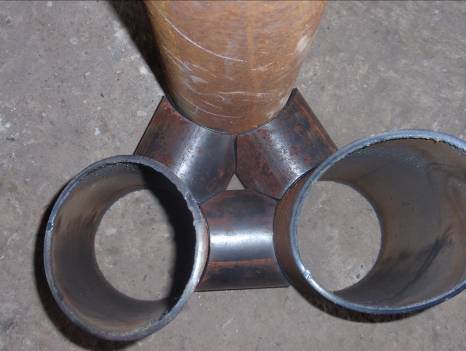

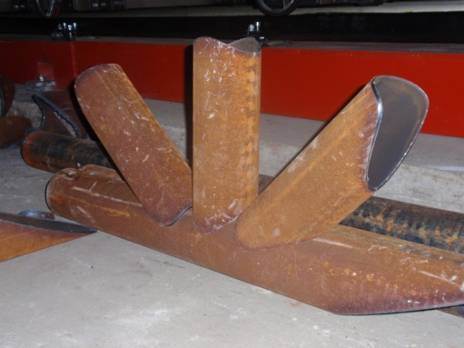

पाइप अंत काटना (सीधे अंत काटना, मिटर अंत काटना), तीन-शाखा बीवल, छेद काटना, टी-जॉइंट काटना (आंतरिक फिट, आउट-फिट, ऑफ-सेंटर), शाखा पाइप काटना, टी-जॉइंट अंत काटना (केंद्र / ऑफ-केंद्र),तिरछा जोड़ों के अंत में कटौती (केंद्र / केंद्र से बाहर), ग्रूविंग, आयताकार छेद काटना, स्लिट काटना (केंद्र / केंद्र से बाहर), तिरछा क्रॉसिंग काटना, तिरछा संयुक्त छेद काटना (केंद्र / केंद्र से बाहर), बहु-शाखा काटना, बहु-शाखा प्रोफाइल काटना,बहु शाखा और शाखा अंत कटौती, रिंगल पाइप क्रॉसिंग कट, कोहनी (श्राइप जोड़) कट, ऊर्ध्वाधर और क्षैतिज दोनों दिशाओं में अधिकतम कॉवल कोण, निश्चित कोण और निश्चित बिंदु कॉवलिंग सेटिंग और निरंतर कट सेटिंग के साथ।

उत्पाद चित्र

वाणिज्यिक शर्तें
