उत्पाद विवरण:
|
| मशीन का प्रकार: | 5-अक्ष सीएनसी गोल पाइप प्रोफ़ाइल प्लाज्मा काटने की मशीन | नमूना: | सीएनसीएक्सजी1200-वी |
|---|---|---|---|
| पाइप व्यास (ओडी): | 500-1050 मिमी | पाइप की लंबाई: | 12000 मिमी |
| कटिंग मोड: | प्लाज्मा काटना | प्लाज्मा काटने की मोटाई: | 1-25 मिमी (चैम्फर कटिंग 22 मिमी) |
| प्लाज्मा शक्ति स्रोत: | 12000W उच्च शक्ति प्लाज्मा स्रोत | प्लाज्मा काटने की मशाल: | 3डी प्लाज़्मा प्रोफ़ाइल काटने वाली मशाल |
| ऊंचाई सेंसर: | फोटोइलेक्ट्रिक ऊंचाई सेंसर, 0.1s प्रतिक्रिया | नियंत्रण प्रणाली: | बस-प्रकार सीएनसी नियंत्रण प्रणाली (औद्योगिक ईथरनेट फील्ड बस) |
| ऑपरेटिंग सिस्टम: | औद्योगिक नियंत्रण ऑपरेटिंग सिस्टम | प्रदर्शन: | 19 इंच विस्फोट रोधी टच स्क्रीन |
| सॉफ़्टवेयर: | अंग्रेजी संस्करण नियंत्रण सॉफ्टवेयर | फ़ील्ड बस: | औद्योगिक ईथरनेट फ़ील्ड बस |
| अक्ष संख्या: | 6 से अधिक | आई/ओ मॉड्यूल: | बस I/O मॉड्यूल |
| परिधीय: | USB x4, RS232/485, ईथरनेट | पाइप चक: | ऑटो अप/डाउन के साथ मैनुअल 3 जॉ कंसेंट्रिक चक |
| अधिकतम लोड क्षमता: | 6000 किलोग्राम | पाइप घुमाने की गति: | 0-10000 मिमी / मिनट |
| स्थानांतरण त्रुटि: | 0.2मिमी/1000मिमी | शुद्ध वजन: | 5000 किग्रा |
| सर्वो मोटर: | उच्च परिशुद्धता एसी सर्वो | 125 पीसी/बैग, 250 पीसी/गत्ते का डिब्बा: | आयातित परिशुद्धता गियर बॉक्स |
| पानी वाला कूलर: | औद्योगिक जल कूलर | ||
| प्रमुखता देना: | 5 एक्सिस पाइप प्लाज्मा कटिंग,12000W प्लाज्मा पावर सोर्स,500-1050मिमी पाइप व्यास क्षमता |
||

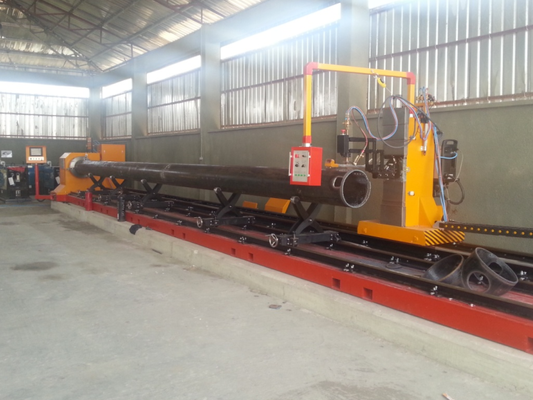

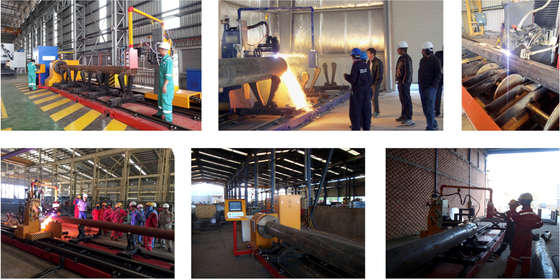

यह राउंड पाइप प्रोफाइल प्लाज्मा कटिंग मशीन एक 5-एक्सिस सीएनसी सिस्टम है जिसे 500 मिमी से 1050 मिमी व्यास और 12000 मिमी तक की लंबाई वाले गोलाकार पाइपों को काटने के लिए डिज़ाइन किया गया है। 12000W उच्च शक्ति प्लाज्मा स्रोत, एक 3डी प्लाज्मा प्रोफाइल कटिंग टॉर्च और एक फोटोइलेक्ट्रिक ऊंचाई सेंसर के साथ, यह कार्बन स्टील, स्टेनलेस स्टील और अन्य धातु पाइपों पर सीधी और बेवल कटिंग, छेद कटिंग, टी-जॉइंट, मल्टी-ब्रांच और एल्बो (श्रिम्प जॉइंट) प्रोफाइल करता है, 1-25 मिमी दीवार की मोटाई काटता है।
| पैरामीटर | मान |
|---|---|
| मशीन का प्रकार | 5-एक्सिस सीएनसी राउंड पाइप प्रोफाइल प्लाज्मा कटिंग मशीन |
| पाइप व्यास (ओडी) | 500-1050 मिमी |
| पाइप की लंबाई (टॉर्च रेल की लंबाई) | 12000 मिमी |
| कटिंग मोड | प्लाज्मा कटिंग |
| प्लाज्मा कटिंग मोटाई | 1-25 मिमी (चैम्फर कटिंग 22 मिमी) |
| प्लाज्मा पावर सोर्स | 12000W उच्च शक्ति प्लाज्मा स्रोत |
| प्लाज्मा कटिंग टॉर्च | 3डी प्लाज्मा प्रोफाइल कटिंग टॉर्च |
| ऊंचाई सेंसर | फोटोइलेक्ट्रिक ऊंचाई सेंसर, 0.1 सेकंड प्रतिक्रिया गति |
| नियंत्रण प्रणाली | बस-प्रकार सीएनसी नियंत्रण प्रणाली (औद्योगिक ईथरनेट फील्ड बस) |
| ऑपरेटिंग सिस्टम | औद्योगिक नियंत्रण ऑपरेटिंग सिस्टम |
| डिस्प्ले | 19 इंच वाइडस्क्रीन विस्फोट-रोधी टच स्क्रीन के साथ |
| सॉफ्टवेयर | अंग्रेजी संस्करण नियंत्रण सॉफ्टवेयर |
| फील्ड बस मोड | औद्योगिक ईथरनेट फील्ड बस |
| अक्ष संख्या | 6 से अधिक |
| आई/ओ | बस आई/ओ मॉड्यूल |
| परिधीय | यूएसबी x4 (यूएसबी3.0 x1), आरएस232/485 सीरियल पोर्ट, ईथरनेट |
| पाइप चक | मैनुअल 3 जॉज कॉन्सेंट्रिक चक ऑटो अप और डाउन फ़ंक्शन के साथ |
| अधिकतम लोडिंग क्षमता | 6000 किग्रा |
| पाइप रोटेट स्पीड | 0-10000 मिमी/मिनट |
| मूविंग एरर | 0.2 मिमी / 1000 मिमी |
| नेट वजन | 5000 किग्रा |
| भाग | विनिर्देशन |
|---|---|
| चक | 3 जॉज चक, 1 सेट |
| पाइप सपोर्ट ब्रैकेट | सपोर्ट ब्रैकेट |
| ड्राइविंग मोटर | उच्च-सटीकता एसी सर्वो मोटर |
| ड्राइविंग नियंत्रण प्रणाली | उच्च-सटीकता एसी सर्वो ड्राइवर |
| रिड्यूस गियर बॉक्स | आयातित परिशुद्धता गियर बॉक्स |
| टॉर्च ऊंचाई सेंसर | प्लाज्मा टॉर्च ऊंचाई सेंसर, 1 सेट |
| प्लाज्मा पावर सोर्स | 12000W, 1 सेट |
| प्लाज्मा कटिंग टॉर्च | 3डी प्लाज्मा प्रोफाइल कटिंग टॉर्च, 1 सेट |
| वाटर कूलर | औद्योगिक वाटर कूलर, 1 सेट |

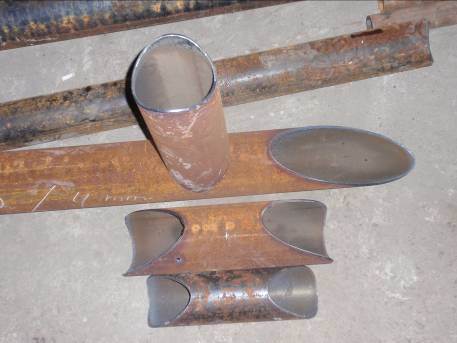

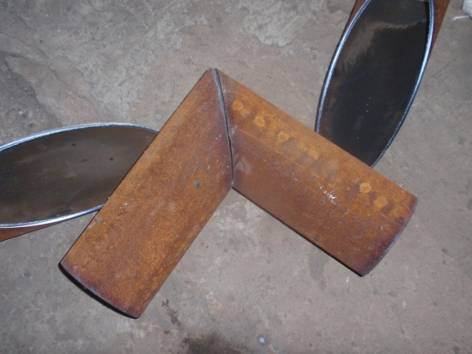

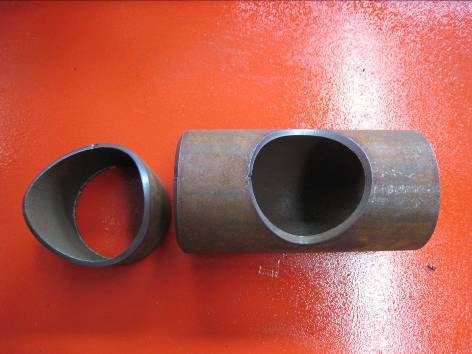

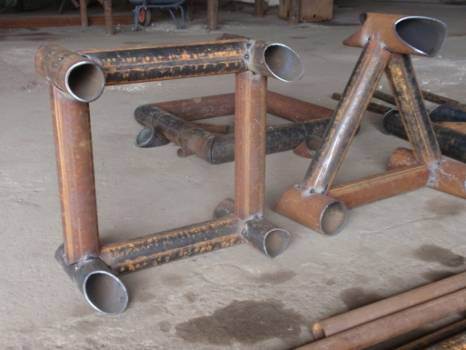

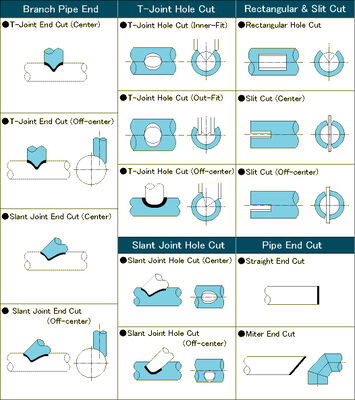

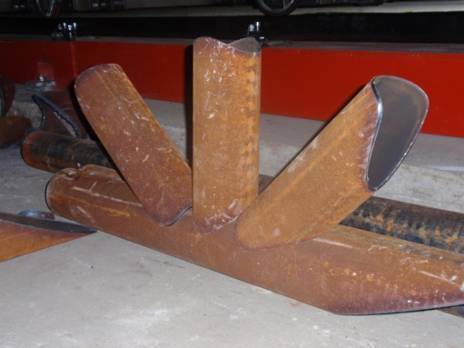

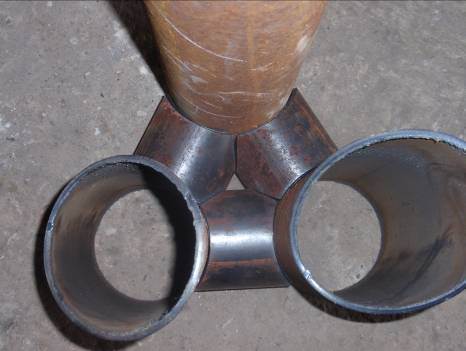

पाइप एंड कटिंग (सीधा एंड कट, माइटर एंड कट), थ्री-ब्रांच बेवल, होल कटिंग, टी-जॉइंट कटिंग (इनर-फिट, आउटर-फिट, ऑफ-सेंटर), ब्रांच पाइप कटिंग, टी-जॉइंट एंड कट (सेंटर / ऑफ-सेंटर), स्लंट जॉइंट एंड कट (सेंटर / ऑफ-सेंटर), ग्रूविंग, रेक्टेंगल होल कट, स्लिट कट (सेंटर / ऑफ-सेंटर), ऑब्लिक क्रॉसिंग कटिंग, स्लंट जॉइंट होल कट (सेंटर / ऑफ-सेंटर), मल्टी-ब्रांच कटिंग, मल्टी ब्रांच प्रोफाइल कट, मल्टी ब्रांच और ब्रांच एंड कट, एनुलर पाइप क्रॉसिंग कट, एल्बो (श्रिम्प जॉइंट) कट। दोनों ऊर्ध्वाधर और क्षैतिज दिशाओं में अधिकतम बेवल कोण, निश्चित कोण और निश्चित बिंदु बेवलिंग सेटिंग और निरंतर कट सेटिंग के साथ।
| आइटम | मान |
|---|---|
| यूनिट मूल्य | CNY 835,000 FOB शंघाई |
| वैधता | 45 दिन |
| उत्पादन समय | एडवांस पेमेंट के मुकाबले 60 दिनों के भीतर |
| भुगतान की अवधि | पीआई के मुकाबले 30%, मशीन डिलीवरी से पहले 70% शेष |
| पैकिंग | लकड़ी का केस, एक पूर्ण 20GP कंटेनर द्वारा शिपिंग |
व्यक्ति से संपर्क करें: Raymond
दूरभाष: +86-15021164313
फैक्स: 86-21-3103-8879
