उत्पाद विवरण:
|
| मशीन का प्रकार: | गैन्ट्री प्रकार सीएनसी प्लाज्मा और ऑक्सी-ईंधन काटने की मशीन | नमूना: | HZSG5000 |
|---|---|---|---|
| प्रभावी कटिंग क्षेत्र: | 4200x12500 मिमी | सीएनसी नियंत्रक: | एज कनेक्ट |
| प्लाज्मा शक्ति स्रोत: | मैक्सप्रो200 | प्लाज्मा काटने की मोटाई: | धूल रहित माइल्ड स्टील 20 मिमी; पियर्स 25 मिमी; विच्छेद 45 मिमी |
| ऑक्सी-ईंधन काटने की मोटाई: | 6-120 मिमी | प्लाज्मा काटने की गति: | 50-5000 मिमी/मिनट |
| ऑक्सी-ईंधन काटने की गति: | 0-800 मिमी/मिनट | निष्क्रिय चलने की गति: | 0-12000 मिमी/मिनट |
| अनुदैर्ध्य रेल लंबाई: | 14500 मिमी | रैक पिच: | CP6, सटीकता ग्रेड 7 |
| ड्राइव मॉडल: | डुअल-साइड ड्राइव | सर्वो मोटर: | पैनासोनिक A5 AC सर्वो |
| 125 पीसी/बैग, 250 पीसी/गत्ते का डिब्बा: | जर्मनी एसईडब्ल्यू गियर बॉक्स | ऊंचाई नियंत्रण: | आर्क वोल्टेज THC + कैपेसिटेंस नियंत्रक |
| नेस्टिंग सॉफ्टवेयर: | फास्टकैम प्रो | पीएलसी: | डेल्टा |
| विद्युत घटक: | श्नाइडर | इनपुट शक्ति: | 5KW, 50KVA प्लाज्मा स्रोत |
| वोल्टेज आपूर्ति: | 3x380V / 220V 50Hz | मशाल उठाने की दूरी: | 200 मिमी |
| मशाल की ऊँचाई सटीकता: | +/- 1.0 मिमी | स्थिति निर्धारण सटीकता: | +/-0.2मिमी/10मी |
| सामग्री काटना: | माइल्ड स्टील, स्टेनलेस स्टील, एल्युमीनियम | प्रभावी काटने की चौड़ाई: | 4200 मिमी |
| प्रभावी काटने की लंबाई: | 12500 मिमी | ||
| प्रमुखता देना: | बड़े प्रारूप 4200x12500mm कटिंग टेबल,हाइपरथर्म एज कनेक्ट सीएनसी कंट्रोलर,फास्टकैम प्रो ऑटोमैटिक नेस्टिंग सॉफ्टवेयर |
||
The HZSG5000 एक हेवी-ड्यूटी गैन्ट्री टाइप सीएनसी प्लाज्मा और ऑक्सी-फ्यूल कटिंग मशीन है जिसे स्टील स्ट्रक्चर फैब्रिकेशन, प्रेशर वेसल बिल्डिंग और शिपयार्ड के लिए डिज़ाइन किया गया है। यह एक ही रिजिड गैन्ट्री पर एक हाइपरथर्म MAXPRO200 प्लाज्मा स्रोत, एक हाइपरथर्म EDGE कनेक्ट सीएनसी कंट्रोलर और एक ऑक्सी-फ्यूल फ्लेम स्टेशन को जोड़ती है, जो पतली शीट से लेकर 120 मिमी प्लेट तक माइल्ड स्टील, स्टेनलेस स्टील और एल्यूमीनियम को काटती है।
| पैरामीटर | मान |
|---|---|
| मशीन का प्रकार | गैन्ट्री टाइप सीएनसी प्लाज्मा और ऑक्सी-फ्यूल कटिंग मशीन |
| सीएनसी कंट्रोलर | हाइपरथर्म EDGE कनेक्ट (फीनिक्स v10, ईथरकैट, सॉफ्ट ऑपरेटर कंसोल) |
| प्लाज्मा पावर सोर्स | हाइपरथर्म MAXPRO200 |
| प्लाज्मा कटिंग मोटाई | ड्रॉस-फ्री माइल्ड स्टील 20 मिमी (3/4"); पियर्स 25 मिमी माइल्ड स्टील / 25 मिमी स्टेनलेस; सेवरेंस 45 मिमी माइल्ड स्टील / 45 मिमी स्टेनलेस |
| प्लाज्मा कटिंग स्पीड | 50-5000 मिमी/मिनट |
| ऑक्सी-फ्यूल कटिंग मोटाई | 6-120 मिमी |
| ऑक्सी-फ्यूल कटिंग स्पीड | 0-800 मिमी/मिनट |
| टॉर्च लिफ्टिंग दूरी | 200 मिमी |
| निष्क्रिय रनिंग स्पीड | 0-12000 मिमी/मिनट |
| स्पीड सेटिंग एरर | ≤±5% |
| टॉर्च हाइट कंट्रोलर सटीकता | ≤±1.0 मिमी |
| लॉन्गिट्यूडिनल लाइन सटीकता | ±0.2 मिमी / 10 मीटर |
| साइड लेंथ सटीकता | ±0.5 मिमी (1000x1000 मिमी) |
| विकर्ण त्रुटि | ±0.5 मिमी |
| बेस पॉइंट रिटर्न एरर | ±0.2 मिमी |
| इंटरसेक्शन पॉइंट एरर | ±0.5 मिमी |
| घटक | विनिर्देश |
|---|---|

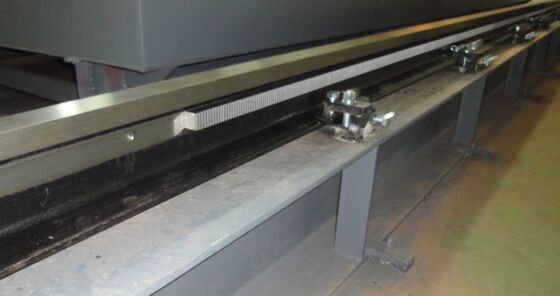

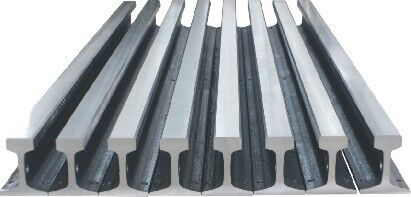

| लॉन्गिट्यूडिनल रेल | रैक और पिनियन के साथ हेवी रेल, सामग्री U71Mn, लोडिंग क्षमता ≥10T/m, तन्यता ताकत ≥883 MPa |
| क्षैतिज रेल | बॉल स्क्रू रेल, स्टील बेल्ट द्वारा टॉर्च ट्रांसमिट |
| रैक | सटीकता ग्रेड 7, पिच CP6, मशीनिंग सटीकता 0.02 मिमी |
| ड्राइव मॉडल | डुअल-साइड ड्राइव |

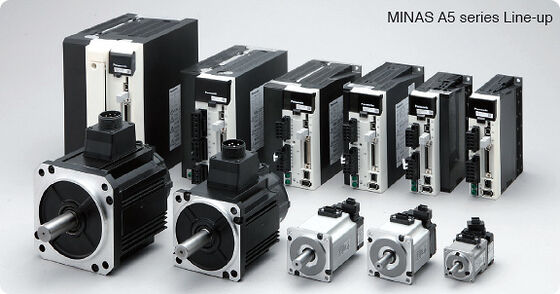

| सर्वो मोटर्स | पैनासोनिक A5 AC सर्वो (20 बिट्स/रिव, 1.04 मिलियन पल्स, 2.0 kHz प्रतिक्रिया, IP67, कम कॉगिंग टॉर्क) |

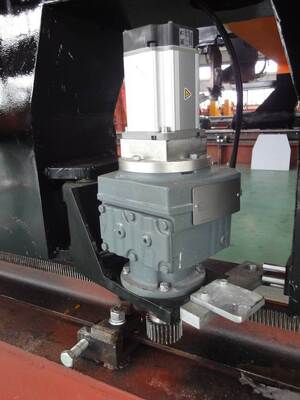

| गियर बॉक्स | जर्मनी SEW गियर बॉक्स, उच्च आउटपुट टॉर्सियन, कम शोर |

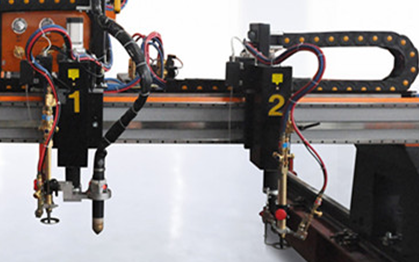

| कटिंग टॉर्च कैरियर | 2 सेट |
| प्लाज्मा टॉर्च | हाइपरथर्म MAXPRO200 ×1, एंटी-कोलिजन डिवाइस के साथ |
| ऑक्सी-फ्यूल टॉर्च | 2 सेट, ऑटो-इग्निशन ×2 |
| हाइट कंट्रोलर | आर्क वोल्टेज प्लाज्मा THC ×1, कैपेसिटेंस टॉर्च हाइट कंट्रोलर ×2 |
| मार्किंग टॉर्च | जिंक पाउडर मार्क टॉर्च ×1 |
| पीएलसी / इलेक्ट्रिकल्स | डेल्टा पीएलसी, श्नाइडर इलेक्ट्रिक कंपोनेंट्स |
| नेस्टिंग सॉफ्टवेयर | फास्टकैम प्रो (ऑस्ट्रेलिया), डीएक्सएफ इम्पोर्ट, ऑटो नेस्टिंग, एनसी आउटपुट |
| केबल/होज सप्लाई | पेडरेल |
| आइटम | मान |
|---|---|
| सप्लाई पावर वोल्टेज / फ्रीक्वेंसी | 3×380V±10% / 50Hz, 220V±10% / 50Hz |
| इनपुट पावर | 5 किलोवाट |
| प्लाज्मा सोर्स पावर | 50 केवीए |
| कटिंग ऑक्सीजन प्रेशर | 0.5-0.8 एमपीए |
| प्री-हीट ऑक्सीजन प्रेशर | 0.4-0.6 एमपीए |
| गैस प्रेशर | 0.05-0.1 एमपीए |
| गैस का प्रकार | प्रोपेन / एसिटिलीन / एलपीजी |
| परिवेश का तापमान | 0-50 डिग्री सेल्सियस |
| सापेक्ष आर्द्रता | <90% कोई संघनन नहीं |
| आइटम | मान |
|---|---|
| प्रभावी कटिंग क्षेत्र | 4200x12500 मिमी |
| प्रभावी कटिंग चौड़ाई | 4200 मिमी |
| प्रभावी कटिंग लंबाई | 12500 मिमी |
| लॉन्गिट्यूडिनल रेल की लंबाई | 14500 मिमी |
| क्षैतिज रेल की लंबाई | 5000 मिमी |
मशीन बॉडी एक बॉक्स टाइप वेल्डेड संरचना है जिसे सीएनसी प्लानिंग और सीएनसी मिलिंग मशीनों द्वारा संसाधित किया जाता है, फिर टेम्पर किया जाता है और स्प्रे बूथ में पेंट किया जाता है। डुअल ड्राइव उत्कृष्ट कठोरता और तीव्रता के लिए एक सममित संरचना को अपनाता है, जो बहुत उच्च सटीकता के साथ लंबी सेवा जीवन प्रदान करता है। क्षैतिज टॉर्च यात्रा स्टील बेल्ट द्वारा प्रेषित होती है जो सुचारू, कम शोर वाली गति प्रदान करती है।

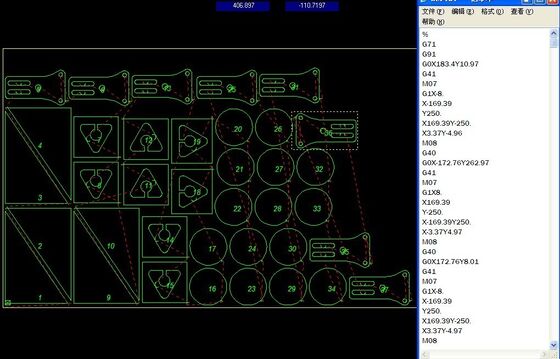

हाइपरथर्म फीनिक्स v10 सॉफ्टवेयर के साथ EDGE कनेक्ट कटप्रो विज़ार्ड सेटअप, ऑन-स्क्रीन सॉफ्टवेयर ऑपरेटर कंसोल, कॉन्फ़िगर करने योग्य प्रोसेस मॉनिटरिंग पैनल और विशेषज्ञ कट गुणवत्ता के लिए प्लाज्मा और टॉर्च हाइट कंट्रोल के साथ एकीकृत संचार प्रदान करता है। फास्टकैम प्रो नेस्टिंग सॉफ्टवेयर डीएक्सएफ फाइलें आयात करता है, सीएडी क्लीन-अप, इंटरैक्टिव और ऑटोमैटिक नेस्टिंग, कॉमन कटिंग और ब्रिजिंग करता है, और विभिन्न कंट्रोलर के लिए एनसी कोड आउटपुट करता है।
| आइटम | मान |
|---|---|
| कीमत | USD 55,800 एफओबी शंघाई |
| उत्पादन समय | डाउन पेमेंट प्राप्त होने के 50 दिन बाद |
| भुगतान की शर्तें | 100% एल/सी एट साइट |
| पैकेज | 5300×2300×1890 मिमी / 3650 किग्रा |
| स्थापना और प्रशिक्षण | 1 तकनीशियन लगभग। 10 दिन, USD 200/दिन |
| वैधता | 30 दिन |
नोट: गैन्ट्री टाइप कटिंग मशीन के लिए इस कोटेशन में रेल इंस्टॉलेशन फाउंडेशन, कटिंग टेबल और पेडरेल हैंगर शामिल नहीं हैं। डाउन पेमेंट प्राप्त होने पर खरीदार को इंस्टॉलेशन ड्राइंग के पूरे सेट की आपूर्ति की जाती है।
