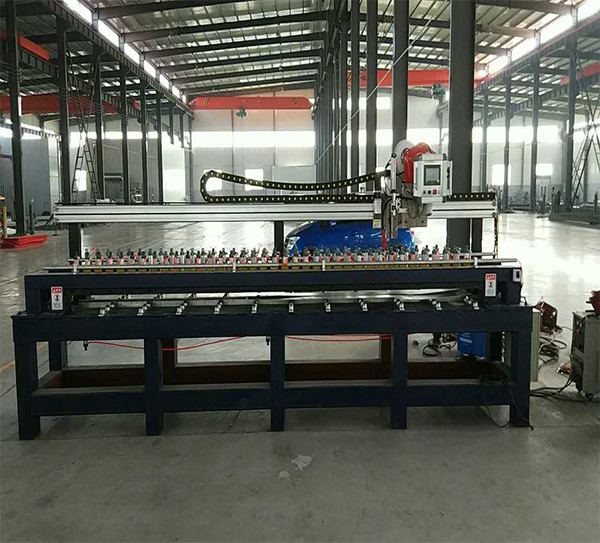

पतली धातु प्लेट सीम ऑटो वेल्डिंग मशीन MIG Splicing 3000mm धातु प्लेट वेल्डिंग मशीन

पतली धातु प्लेट सीम ऑटो वेल्डिंग मशीन एमआईजी पतली प्लेट स्प्लिसिंग वेल्डिंग मशीन 3000 मिमी धातु प्लेट वेल्डिंग मशीन

मशीन बॉडी के मूल सपोर्ट घटक बॉटम बीम, कम्प्रेशन बीम और अन्य भागों से बने होते हैं। मशीन बॉडी स्टील स्ट्रक्चरल घटकों से बनी होती है, जिसमें उच्च शक्ति और छोटा विरूपण होता है;
मुख्य प्रेसिंग डिवाइस को सममित बाएं और दाएं दो सेटों में विभाजित किया गया है, जो वर्कपीस के दोनों तरफ अलग-अलग दबाव डाल सकते हैं। वायु दाब समायोज्य है, और मुख्य प्रेसिंग फुट स्टील स्ट्रक्चरल घटकों से बना है।
चलने वाले तंत्र असेंबली को क्रॉसबीम, लोअर गन मैकेनिज्म और स्लाइडर से बनाया गया है। मशीन रैखिक चलने वाले तंत्र के रूप में गियर और रैक का उपयोग करती है, और मोटर डीसी वेरिएबल फ्रीक्वेंसी स्पीड कंट्रोल मोटर है। मशीन की चलने वाली असेंबली में उच्च सटीकता, स्थिर चलना और उच्च टॉर्क जैसी विशेषताएं हैं।
वेल्डिंग गन लिफ्टिंग मैकेनिज्म की ऊपर और नीचे की क्रियाएं वायवीय साधनों द्वारा संचालित होती हैं, जिसमें सरल संरचना, तेज और स्थिर क्रिया, उच्च पुनरावृत्ति सटीकता और सुविधाजनक संचालन के फायदे हैं। लिफ्टिंग क्रिया के मार्गदर्शक भाग क्रिया की स्थिरता और लचीलेपन को सुनिश्चित करने के लिए एक रैखिक गाइड रेल को अपनाता है।
बैक फॉर्मिंग ग्रूव की सामग्री लाल तांबा है, और ऊपर एक फॉर्मिंग ग्रूव मशीन किया गया है।
वेल्डिंग के लिए विशेष उपकरण की वेल्डिंग आवश्यकताएं:
1. वर्कपीस सामग्री: कार्बन स्टील, Q235
2. वर्कपीस विनिर्देश:
    वेल्डिंग सामग्री की मोटाई 1-4 मिमी
    वेल्डिंग पैनल की लंबाई: 3.2 मीटर
3. वेल्डिंग प्रक्रिया:
1. CO2 गैस शील्डेड वेल्डिंग।
2. वेल्डिंग सीम असेंबली के लिए आवश्यकताएं: स्प्लिस किए गए और टूटे हुए सिरों के बीच का गैप 0-0.5 मिमी
4. प्री-वेल्डिंग आवश्यकताएं:
वेल्डिंग सीम के बट जॉइंट को यह सुनिश्चित करना चाहिए कि कटाई यथासंभव सपाट हो, बिना घुमावदार किनारों, बेवेल्ड किनारों आदि के, और वेल्डिंग सीम क्षेत्र बर्र्स, तेल के दाग और वेल्डिंग की गुणवत्ता को प्रभावित करने वाले अन्य कारकों से मुक्त होना चाहिए। प्राइमर छिड़काव या जस्ता लेपित प्लेटों को वेल्डिंग से पहले पॉलिश करने की आवश्यकता होती है।

विनिर्देश
