MAG स्वचालित वेल्डिंग मशीन बॉयलर उद्योग के लिए एमआईजी ट्यूब से ट्यूबशीट स्वचालित वेल्डिंग मशीन

1. उपकरण का नाम: ट्यूब-ट्यूब शीट एमएजी स्वचालित वेल्डिंग मशीन

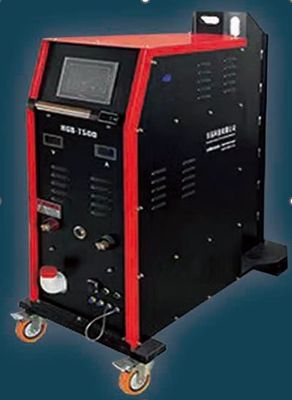

2. मॉडल: एचजीबी-टी500

3. तकनीकी स्थिति

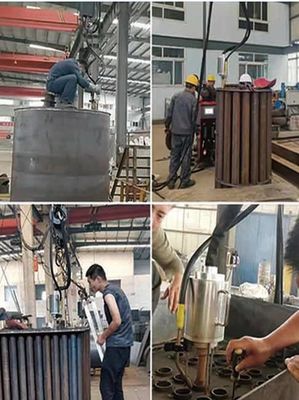

ट्यूब-ट्यूब शीट एमएजी स्वचालित वेल्डिंग मशीन बॉयलर उद्योग के लिए उपयोग की जाती है। इस वेल्डिंग मशीन का उपयोग संवहन बैंक और ड्रम शेल के ऑर्थोगोनल फिलेट जॉइंट वेल्डिंग के लिए फ्लैट पोजीशन वेल्डिंग में किया जाता है, जिसमें कार्बन स्टील, स्टेनलेस स्टील आदि जैसी सामग्रियों के लिए एमएजी वेल्डिंग को अपनाया जाता है।
3.2 उपकरण की विशेषताएं
1) वेल्डिंग प्रक्रिया उच्च दक्षता के साथ स्वचालित रूप से पूरी हो जाती है।
2) असीमित रोटरी हेड प्राप्त करने के लिए संग्रह रिंग संरचना, एकीकृत तार, संपीड़ित हवा और वेल्डिंग गैस पथ को अपनाना।
3) छोटे स्पैटर के साथ गहरे प्रवेश वेल्ड सीम को महसूस करने के लिए एक पल्स पावर स्रोत से लैस।
4) यह रंग टच स्क्रीन को अपनाता है, जो मानव-कंप्यूटर इंटरफ़ेस का एहसास कर सकता है।
5) टॉर्च रोटेशन के लिए निर्धारित स्थिति में स्वचालित वापसी को सक्षम करें। प्रत्येक वेल्डिंग सर्कल पर एक निश्चित कोण का लैप वेल्डिंग संसाधित किया जाता है। लगातार वेल्डिंग के दौरान प्रक्रियाओं के लिए केबल इंटरट्विनिंग नहीं होती है।
6) वायवीय क्लैंपिंग के बाद, वेल्डिंग करते समय हाथ से पकड़ने की आवश्यकता नहीं होती है। एक ऑपरेटर एक साथ कई वेल्डिंग मशीनों का संचालन कर सकता है।
7) यह छोटे आकार, आसान संचालन और सरल रखरखाव का है।
3.3 तकनीकी पैरामीटर
3.3.1 कार्य स्थिति
3.3.1.1 बॉयलर शेल
ट्यूब सामग्री: कार्बन स्टील। वर्कपीस की सतह से जंग और तेल हटा दें (वेल्डिंग सीम के चारों ओर 20 मिमी)
3.3.1.2 ट्यूब

1) ट्यूब सामग्री: कार्बन स्टील
2) ट्यूब का बाहरी व्यास: 32-108 मिमी
3) ट्यूब की मोटाई: 2-6 मिमी
4) ट्यूब ओवलिटी, Dmax-Dmin≤0.5 मिमी
5) ट्यूब एंड के लिए डीरेस्टिंग और तेल हटाने की सीमा: 20 मिमी

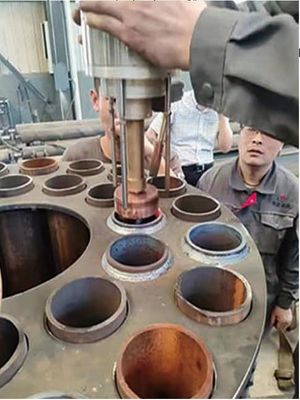

3.3.1.3 ट्यूब असेंबलिंग
1) ट्यूब सेंटर और ट्यूब शीट के बीच लंबवतता ≤3°
2) वेल्डिंग से पहले ट्यूबों की विस्तारित ऊंचाई: 9-12 मिमी, ट्यूब एंड सतह चिकनी बिना बर्र के; ट्यूब ब्रिज पिच: d≥19 मिमी
3.3.1.4 ट्यूब से ट्यूब शीट होल का गैप: ≤1 मिमी
