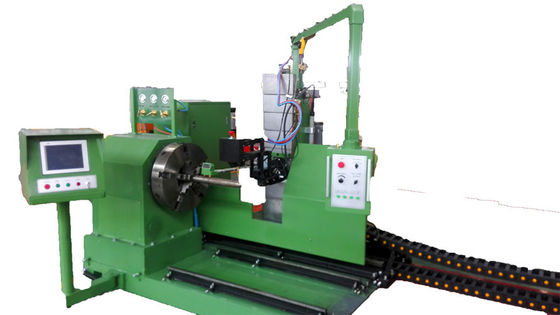

सीएनसी नियंत्रक और प्लाज्मा स्रोत उच्च परिशुद्धता पाइप काटने की मशीन के साथ स्टील पाइप प्रोफ़ाइल काटने की मशीन
उत्पाद विवरण
| नाम: | 220V प्लाज्मा सीएनसी मशीन | नमूना: | CNCXG-800 |
|---|---|---|---|
| रफ़्तार: | 10000 मिमी / मिनट | ब्रैंड: | हाईजॉंट |
| प्रमुखता देना |
सीएनसी नियंत्रक प्लाज्मा काटने,सीएनसीएक्सजी-800 उच्च परिशुद्धता पाइप,स्टील पाइप प्रोफाइल मशीन |
||
उत्पाद वर्णन
व्यास 30-1600 मिमी 5 अक्ष प्लाज्मा और ऑक्सी ईंधन गैस सीएनसी पाइप प्रोफाइल कॉपिंग काटने की मशीन
प्लाज्मा और ऑक्सी ईंधन/गैस/ज्वाला का उपयोग प्रोफाइल काटने और कॉपिंग पाइप के लिए, गोल पाइप और वर्ग/ आयत पाइप दोनों में, काटने व्यास सीमा 30-1600 मिमी, लंबाई 12000 मिमी के साथ,अधिकतम मोटाई 80 मिमी तक हो सकती है.
1. मशीन का वर्णन
सीएनसी पाइप प्रोफाइल काटने की मशीन
ऑक्सी-ईंधन और प्लाज्मा काटने और beveling
u अधिकतम काटने के पाइप का व्यास 1600 मिमी
u थ्रीडी कटिंग
u टच स्क्रीन पैनल, सुविधाजनक और तेज़ डेटा इनपुट, उपयोग करने और सीखने में आसान
u किसी भी समय काटने के डेटा को सहेजना, उपयोगकर्ता द्वारा तकनीकी डेटाबेस बनाना
u स्टील स्ट्रक्चर डिजाइन सॉफ्टवेयर के साथ संगत, मशीन के कार्य का विस्तार
उपकरण प्रदर्शन का उपयोग
सीएनसीएक्सजी श्रृंखला सीएनसी पाइप काटने की मशीन विशेष रूप से स्टील पाइप 3-डी स्वचालित काटने के लिए बनाया उपकरण है।
मूलभूत डेटा के इनपुट या उचित प्रारूप फ़ाइलों के नेतृत्व के बाद, यह स्वचालित रूप से छेद, beveling, grooving, बहु-शाखा और झींगा वर्गों की प्रक्रिया करने में सक्षम है।
इसका व्यापक रूप से इस्पात संरचना, जहाज निर्माण, पुल और इस्पात टॉवर निर्माण, पेट्रोकेमिकल पाइपिंग और दबाव पोत उद्योग में उपयोग किया जाता है।
वैकल्पिक आइटम:
• 5 जबड़े समकक्ष चक
• घुमावदार रोल (पीईपी काटना 2500 मिमी तक हो सकता है)
• फास्टपाइप/फास्टफ्रेम सॉफ्टवेयर
• विद्युत जबड़ा
• विद्युत समायोजन ब्रैकेट
• फोटोइलेक्ट्रिक सेंसर
2प्रौद्योगिकी मापदंडः
| तकनीकी डेटा | ||||||
| मॉडल | CNCXG300 | CNCXG600 | CNCXG800 | CNCXG1250 | CNCXG1400 | CNCXG1600 |
| काटने के पाइप का व्यास (मिमी) | 40 से 300 | 60-630 | ६०-८०० | 100-1250 | 200-1400 | 200-1600 |
| पाइप की लंबाई ((मिमी) | 2000-12000 | 2000-12000 | 2000-12000 | 2000-12000 | 2000-12000 | 2000-12000 |
| काटने की गति (मिमी/मिनट) | लौ: 50-750 प्लाज्मा: 50-5800 | |||||
| काटने की मोटाई ((मिमी) | लौः 5-60 मिमी प्लाज्माः 1-50 मिमी | |||||
| प्लाज्मा अधिकतम घुमावदार कोण | ± 45° | |||||
| लौ का अधिकतम घुमावदार कोण | ±60° | |||||
| बुनियादी घटक | ||||||
| पाइप चक | 3 जबड़े समकक्ष चक | |||||
| काटने का मोड | लौ और प्लाज्मा | |||||
| नियंत्रण धुरी की संख्या | 2-6 | |||||
| ड्राइविंग मोटर | पैनासोनिक/यास्कावा | |||||
| उपलब्ध प्लाज्मा शक्ति | , केजलबर्ग, थर्मल डायनामिक्स, ईएसएबी | |||||
| अन्य आंकड़े | ||||||
| ऑपरेशन भाषा | अंग्रेजी या चीनी | |||||
| पावर वोल्टेज | 3×380V±10% 50 हर्ट्ज/उपयोगकर्ता की स्थानीय स्थिति के अनुसार | |||||
