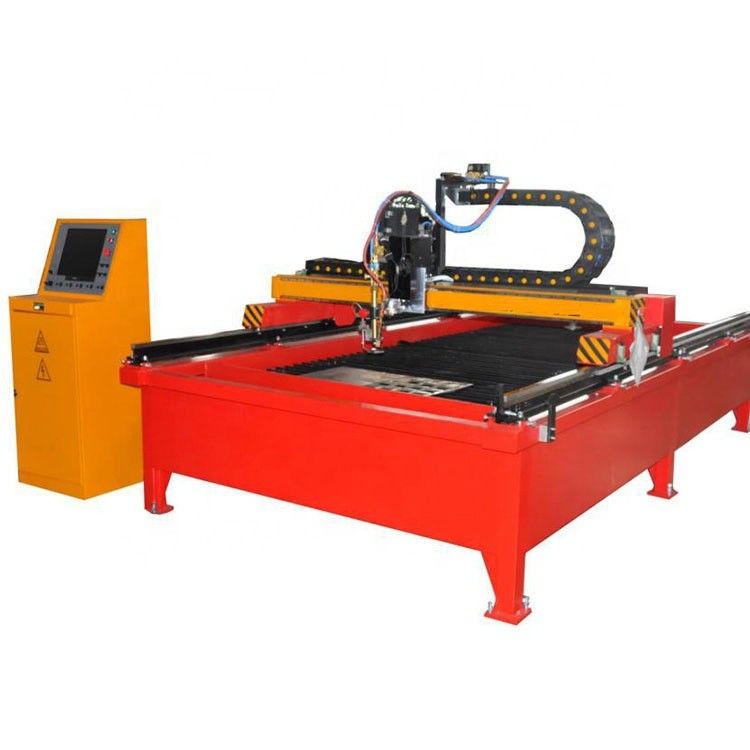

सीएनसी प्लाज्मा काटने की मशीन
>
|
| उत्पत्ति के प्लेस | शंघाई |
| ब्रांड नाम | Hyzont |
| प्रमाणन | CE |
| मॉडल संख्या | CNCTG-3015 |
तकनीकी विनिर्देश
1 मॉडल: CNCTG1530 टेबल प्रकार प्लाज्मा काटने की मशीन
2 बुनियादी घटक
|
यांत्रिक अवयव
|
अनुदैर्ध्य रेल प्रकार | 24KG रेल |
| प्लाज्मा काटने मशाल | 1सेट (हाइपरथर्म) | |
| प्लाज्मा मशाल ऊंचाई नियंत्रक | 1 सेट | |
| प्लाज्मा मशाल विरोधी टक्कर उपकरण | 1 सेट | |
| ड्राइव मॉडल | डबल-ड्राइव | |
| गैस और नली आपूर्ति प्रकार | पैडरेल | |
|
इलेक्ट्रॉनिक उपकरण |
सीएनसी नियंत्रक | एलकेएनसी-3200 |
| प्लाज्मा मशाल विरोधी टक्कर उपकरण | 1 सेट | |
| पीएलसी | डेल्टा (ताइवान ब्रांड) | |
| विद्युत घटक | श्नाइडर (फ्रांस ब्रांड) | |
| एसी सर्वो मोटर सिस्टम | पैनासोनिक (जापान ब्रांड) | |
| गियर बॉक्स | न्यूगार्ट (जर्मनी ब्रांड) | |
| कार्यक्रम और घोंसला सॉफ्टवेयर | फास्टकैम (ऑस्ट्रेलिया ब्रांड) | |
| प्लाज्मा स्रोत | अतिताप पावरMAX105 | |
| क्रेता द्वारा सहायक मशीनरी | वोल्टेज स्टेबलाइजर | हम आवश्यकता विवरण की आपूर्ति करेंगे |
| हवा कंप्रेसर | ||
| तेल-जल विभाजक |
3 मुख्य विशिष्टता
|
मूल पैरामीटर |
प्रभावी काटने की चौड़ाई | 1500 मिमी |
| प्रभावी काटने की लंबाई | 3000 मिमी | |
| प्लाज्मा काटने की मोटाई | 1-16 मिमी | |
| प्लाज्मा काटने की गति | 50-9000 मिमी / मिनट | |
| मशाल उठाने की दूरी काटना | 80 मिमी | |
| निष्क्रिय चलने की गति | 0-12000 मिमी / मिनट | |
| गति सेटिंग त्रुटि | ±5% | |
| मशाल ऊंचाई नियंत्रक सटीकता | ± 1.0 मिमी | |
| अनुदैर्ध्य रेखा सटीकता | ± 0.2 मिमी / 10 एम | |
|
शुद्धता परीक्षण |
पूर्ण मशीन सटीकता (सही ड्राइंग के अधीन) साइड की लंबाई (चार भुजाएँ) 1000 मिमी x1000 मिमी लाइनेशन गति, 500-800 मिमी / मिनट |
अब
सीडी |
| एक तरफ की लंबाई | ± 0.5 मिमी | |
| विकर्ण त्रुटि |एडी-बीसी| | ± 0.5 मिमी | |
| आधार बिंदु वापसी त्रुटि | ± 0.2 मिमी | |
| चौराहे बिंदु त्रुटि | ± 0.5 मिमी | |
| लाइनिंग फॉरवर्ड- रिवर्स एरर | ± 0.2 मिमी | |
| प्लाज्मा शक्ति स्रोत | अतिताप पावरMAX105 | |
| प्लाज्मा भाग | साइकिल शुल्क | 100% |
| अधिकतम आउटपुट वर्तमान | 100ए | |
| प्लाज्मा स्रोत शक्ति | 20 किलोवाट | |
| मशीन वजन | 3.2 टन | |
| अन्य पैरामीटर | त्वरित गति | 0.6मी/सेकंड2 |
| शोर | 80 डीबी |
4 काम करने की आवश्यकता:
|
बुनियादी आवश्यकता |
आपूर्ति बिजली वोल्टेज / आवृत्ति |
3 चरण × 380 वी ± 10% / 50 हर्ट्ज 1 चरण × 220v ± 10% / 50 हर्ट्ज |
| परिवेश का तापमान | -10 ℃ -50 ℃ | |
| सापेक्षिक आर्द्रता | <90% कोई संक्षेपण नहीं | |
| परिवेश | हवादार करना | |
|
प्लाज्मा काटने की आवश्यकता |
संपीड़ित हवा |
सूखा, तेल मुक्त; प्रवाह: 400 एससीएफएच दबाव: 8 बार |
