उत्पाद विवरण:
|
| नाम: | सीएनसी प्लाज्मा काटने की मशीन | काटने का क्षेत्र: | 3200 * 8000 मिमी |
|---|---|---|---|
| प्लाज्मा: | हाइपरथर्म एचपीआर 130/170/260 | वोल्टेज: | 220-440V |
| काटने की मोटाई: | 1-30mm | ||
| प्रमुखता देना: | 3200x8000mm प्लाज्मा कटिंग,सीएनसीएसजी4000 लार्ज प्लेट मशीन,सीएनसी कंट्रोल्ड बिग टेबल |
||

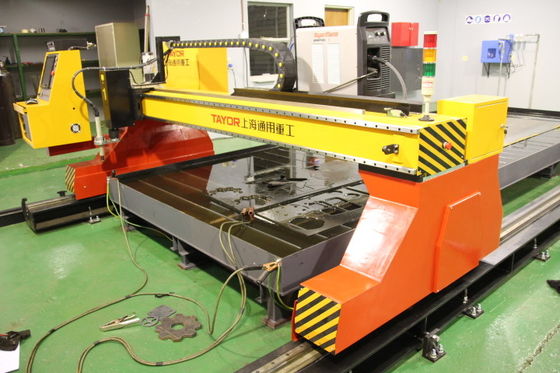

TAYOR CNCSG4000 सीएनसी प्लाज्मा काटने की मशीन 3200 x 8000 काटने क्षेत्र gantry प्रकार सीएनसी नियंत्रित प्लाज्मा काटने की मशीन
विनिर्देश
| नहीं | विवरण | विशेषण |
| 1 | ट्रैक चौड़ाई (मिमी) | 4000 |
| रेल की लंबाई (मिमी) | 10000 | |
| प्रभावी काटने का क्षेत्र ((मिमी) | 3200x8000 | |
| ड्राइव | वाई अक्ष पैनासोनिक एसी सर्वो मोटर *2 सेट | |
| एक्स अक्ष पैनासोनिक एसी सर्वो मोटर * 1 सेट | ||
| अधिकतम यात्रा गति | 12000 मिमी/मिनट | |
| 2 | मशाल स्थानांतरण स्टेशन |
कुल तीन 2 सेट चलती स्टेशन स्टेशन 1: ऑक्सी-ईंधन टॉर्च स्टेशन 2: प्लाज्मा टॉर्च धारक |
| 3 | फ्लेम टॉर्च |
काटने की मोटाई 5-120 मिमी काटने की गति: 50-800 मीटर/मिनट |
| 4 | प्लाज्मा काटने वाली मशाल संख्या | सीधी मशाल |
| प्लाज्मा टॉर्च ऊंचाई सेंसर | टीएचसी | |
| 5 | टक्कर विरोधी टॉर्च धारक | TAYOR*1 सेट |
| प्लाज्मा काटने की गति | 50-4000 मिमी/मिनट | |
| 6 | प्लाज्मा स्रोत मॉडल | 300/CoreTM |
| 7 | कनेक्ट T | |
| 8 | नेस्ट सॉफ्टवेयर | ऑस्ट्रेलिया FASTCAM (व्यावसायिक संस्करण) |
| 9 | पीएलसी | डेल्टा* 1 सेट ताइवान, चीन |
| विद्युत घटक | श्नाइडर | |
| केबल | सीई संपर्क केबल | |
| 10 | जल टैंक टेबल | उपयोगकर्ता द्वारा स्वयं निर्मित |
सटीकता
| स्थिति की सटीकता | ±0.5 मिमी/10000 मिमी |
| पुनरावृत्ति | ≤±0.1 मिमी |
| गति सेटिंग त्रुटि | ≤±5% |
| टीएचसी सटीकता | ≤±0.5 मिमी |
| एक पक्ष की लंबाई त्रुटि ((मिमी) | ±0.5 मिमी |
| आधार बिंदु वापसी त्रुटि | ±0.4 मिमी |
| प्रतिच्छेदन बिंदु त्रुटि | ±0.5 मिमी |
| रेखांकन आगे-पीछे त्रुटि | ±0.2 मिमी |
कार्य की स्थिति
|
विद्युत आपूर्ति तापमान आर्द्रता परिवेश |
मशीनः 220 V±10%;50-60 Hz ((अनुकूलित) प्लाज्मा प्रणालीः 3×380 V±10%;50-60 Hz ((अनुकूलित) -10 से 50 °C < 90%, कोई संघनक नहीं वेंटिलेट करें, कोई बड़ा झटका नहीं |
| ऑक्सी-ईंधन काटने वाली गैस का प्रकार/गुणवत्ता |
ऑक्सीजनः 0.5-0.8MPa शुद्धताः 99.5%; प्रवाहः 1.0 m3/min ईंधन गैसःप्रोपेन या एसिटिलीन दबावः 0.05-0.1MPa |
| प्लाज्मा काटने की प्रक्रिया गैसें |
प्लाज्मा गैस वायु, O2, N2 शील्ड गैस वायु, N2 आपूर्ति गैस का दबाव 6.2 +/- 0.7 बार (90 +/- 10 पीएसआईजी) |
