उत्पाद विवरण:
|
| नाम: | सीएनसी प्लाज्मा कटर | नमूना: | CNCSG3000 |
|---|---|---|---|
| काटने का क्षेत्र: | 2X6m | काटने की मोटाई: | 6-120mm |
| प्लाज़्मा कटिंग थिकनेस: | 1-40mm | बिजली की आपूर्ति: | 220-440V |
| प्लाज्मा मॉडल: | 300 अतिताप | ||
| प्रमुखता देना: | डबल ड्राइव सीएनसी टेबल,300 कटर 2 साल की वारंटी,स्थिर गैन्ट्री प्लाज्मा ड्राइव |
||

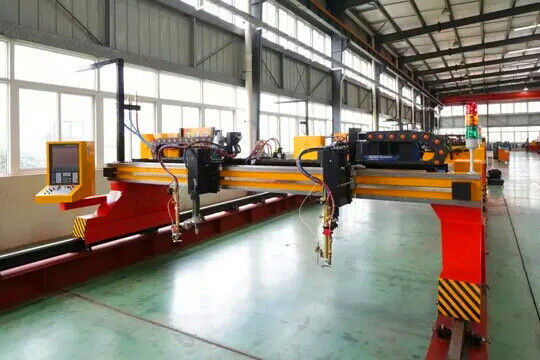

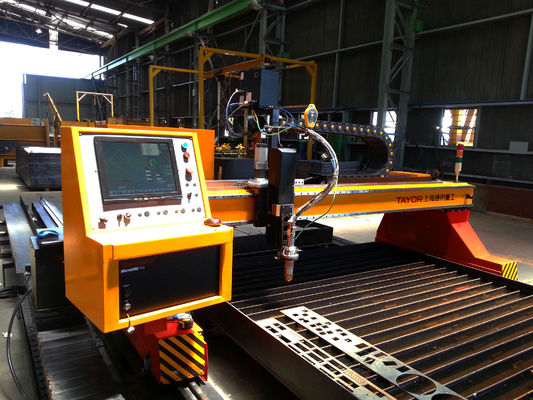

टीसी कंट्रोलर को 300 प्लाज्मा कटिंग मशीन से कनेक्ट करें 2 साल की वारंटी प्लाज्मा मशीन
मशीन बॉडी स्ट्रक्चर
स्टील हॉलो बीम डिज़ाइन बिना विरूपण के अच्छी हीट डिसिपेशन सुनिश्चित करता है;
बॉक्स वेल्डमेंट स्ट्रक्चर प्रोसेस टेम्परिंग उत्कृष्ट कठोरता और तीव्रता सुनिश्चित करता है;
डबल ड्राइव सममित संरचना को अपनाता है।
ट्रांसमिशन
गियर-रैक ड्राइविंग मोशन बिना एंगेजमेंट गैप के हाई स्पीड पर मशीन को स्मूथ रनिंग सुनिश्चित करता है;
गियर बॉक्स: SEW, हाई आउटपुट टॉर्शन लो नॉइज़।
1 ब्रांड: TAYOR
2 मॉडल: CNCSG3000
3 स्पेसिफिकेशन
| नहीं | विवरण | विनिर्देश |
| 1 | ट्रैक चौड़ाई (मिमी) | 2000 |
| रेल की लंबाई (मिमी) | 6000 | |
| प्रभावी कटिंग एरिया (मिमी) | 2000x6000 | |
| ड्राइव | Y एक्सिस पैनासोनिक एसी सर्वो मोटर *2सेट | |
| X एक्सिस पैनासोनिक एसी सर्वो मोटर *1 सेट | ||
| अधिकतम यात्रा गति | 12000 मिमी/मिनट | |
| 2 | टॉर्च मूविंग स्टेशन |
कुल तीन 2 सेट मूविंग स्टेशन स्टेशन 1: ऑक्सी-फ्यूल टॉर्च स्टेशन 2: प्लाज्मा टॉर्च होल्डर |
| 3 | फ्लेम टॉर्च |
कटिंग मोटाई 5-120 मिमी कटिंग स्पीड: 50-800 मीटर/मिनट |
| 4 | प्लाज्मा कटिंग टॉर्च नंबर | सीधी टॉर्च |
| प्लाज्मा टॉर्च हाइट सेंसर | टीएचसी | |
| 5 | एंटी-कोलिजन टॉर्च होल्डर | TAYOR*1 सेट |
| प्लाज्मा कटिंग स्पीड | 50-4000 मिमी/मिनट | |
| 6 | प्लाज्मा सोर्स मॉडल | 300/CoreTM |
| 7 | टीसी कनेक्ट करें | |
| 8 | नेस्ट सॉफ्टवेयर | ऑस्ट्रेलिया FASTCAM (प्रोफेशनल Ver.) |
| 9 | पीएलसी | डेल्टा* 1 सेट ताइवान, चीन |
| इलेक्ट्रिक कंपोनेंट्स | शनाइडर | |
| केबल्स | सीई अप्रोच्ड केबल | |
| 10 | पानी की टंकी टेबल | उपयोगकर्ता स्वयं निर्मित |
4 सटीकता
| पोजिशनिंग सटीकता | ±0.5 मिमी/10000 मिमी |
| पुनरावृत्ति | ≤±0.1 मिमी |
| स्पीड सेटिंग एरर | ≤±5% |
| टीएचसी सटीकता | ≤±0.5 मिमी |
| एक तरफ की लंबाई एरर (मिमी) | ±0.5 मिमी |
| बेस पॉइंट रिटर्न एरर | ±0.4 मिमी |
| इंटरसेक्शन पॉइंट एरर | ±0.5 मिमी |
| लाइनिएशन फॉरवर्ड-रिवर्स एरर | ±0.2 मिमी |
5 कार्य स्थितियाँ
|
बिजली की आपूर्ति तापमान आर्द्रता परिवेश |
मशीन: 220 V±10%; 50-60 Hz (कस्टमाइज्ड) प्लाज्मा सिस्टम: 3×380 V±10%; 50-60 Hz (कस्टमाइज्ड) -10 °C से 50 °C <90%, कोई संघनन नहीं वेंटिलेट, कोई बड़ा झटका नहीं |
| ऑक्सी-फ्यूल कटिंग गैस प्रकार/गुणवत्ता |
ऑक्सीजन: 0.5-0.8MPa शुद्धता: 99.5%; प्रवाह: 1.0 m³/मिनट ईंधन गैस: प्रोपेन या एसिटिलीन दबाव: 0.05-0.1MPa |
| प्लाज्मा कटिंग प्रोसेस गैसें |
प्लाज्मा गैस एयर, O2, N2 शील्ड गैस एयर, N2 सप्लाई गैस प्रेशर 6.2 ± 0.7 बार (90 ± 10 psig) |
