ट्यूबशीट वेल्डिंग मशीन पैनासोनिक वेल्डिंग पावर स्रोत के लिए ट्यूब को संरक्षित करना
उत्पाद विवरण
| नाम: | ट्यूब टू ट्यूब शीट वेल्डिंग मशीन | मॉडल: | टीटीएस-30 |
|---|---|---|---|
| ट्यूब ओडी: | 12-76 मिमी | वेल्डिंग कटेंट: | 315ए |
| वेल्डिंग का प्रकार: | टीआईजी/जीटीएडब्ल्यू | इनपुट शक्ति: | 380v |
| ट्यूब के प्रकार: | उभरी हुई ट्यूब या फ्लश ट्यूब | सुरक्षात्मक गैस: | आर्गन |
| प्रमुखता देना |
पैनासोनिक वेल्डिंग पावर स्रोत,उभरते ट्यूब ट्यूब शीट वेल्डिंग,टीटीएस-30 ट्यूब वेल्डिंग हेड |
||
उत्पाद वर्णन
प्रोट्रूइंग ट्यूब TIG ऑर्बिटल वेल्डिंग मशीन पैनासोनिक वेल्डिंग पावर सोर्स
आवेदन:
यह वेल्डिंग हेड ट्यूब-टू-ट्यूबशीट वेल्ड बनाने के लिए विशेष रूप से डिज़ाइन किया गया TIG वेल्डिंग हेड है, जो कार्बन स्टील, स्टेनलेस स्टील के लिए उपयुक्त है, मुख्य रूप से प्रोट्रूइंग ट्यूब, फ्लश ट्यूब और इंडेंटेड ट्यूब कनेक्शन के लिए तार फीडिंग के साथ या उसके बिना।
फिलर वायर जोड़ने की आवश्यकता वाले वेल्ड के लिए, वेल्ड हेड पर एक वैकल्पिक वायर फीडर लगाया जा सकता है। हेड पर सीधे लगाया गया एक मानक वायर स्पूल, सटीक और सकारात्मक वायर फीडिंग प्रदान करता है, जो फ्लोर-माउंटेड फीडर से संभव नहीं है।
ये वेल्ड हेड स्टीम जनरेटर और हीट एक्सचेंजर के निर्माण और मरम्मत में मशीन वेल्डिंग की उत्पादकता और दोहराव वाली सटीकता लाते हैं।
यह मशीन व्यापक रूप से लागू होती है
- ट्यूबुलर हीट एक्सचेंजर ट्यूब वेल्डिंग
- बॉयलर ट्यूब टू ट्यूब शीट वेल्डिंग
- प्रोट्रूइंग ट्यूब वेल्डिंग
- फ्लश ट्यूब वेल्डिंग
विशेषताएं
- आसान पोजिशनिंग के लिए एक्सपेंडेबल न्यूमेटिक मैंड्रेल
- छोटे हीट एक्सचेंजर के लिए उपयुक्त, तेज और सटीक प्रदर्शन के साथ उच्च परिशुद्धता
- मैनुअल समायोजन के लिए ऑन और ऑफ फ़ंक्शन के साथ ऑटो AVC नियंत्रण
- पानी से ठंडा TIG वेल्ड हेड, टंगस्टन को बदलना या समायोजित करना आसान
- रिसेस्ड, प्रोट्रूडेड या फ्लश ट्यूब एंड्स के लिए एकीकृत वायर फीड
- आसान संचालन के लिए हैंडल पर बटन
- वेल्ड 19-76 मिमी OD के सेल्फ-सेंटरिंग के लिए स्थानीयकृत गाइड का उपयोग करता है
- अनुशंसित पावर सोर्स OBT-315
विनिर्देश
| मॉडल | TTS-30 |
| सामग्री | कार्बन स्टील, स्टेनलेस स्टील |
| कनेक्शन का प्रकार | प्रोट्रूइंग ट्यूब या फ्लश ट्यूब |
| वेल्डिंग प्रक्रिया | TIG/GTAW |
| ट्यूब OD(मिमी) | 19-76 |
| वेल्डिंग टॉर्च कोण | 0-30 |
| टंगस्टन OD(मिमी) | 1.6-2.4 |
| वेल्डिंग वायर डाया(मिमी) | Φ0.8mm/Φ1.0 mm |
| अधिकतम वायर फीडिंग गति | 2200 मिमी/मिनट |
| स्विंग वेल्डिंग | हाँ |
| घूमना | 360° फ्री रोटेशन ऑटो रीसेट के साथ; ऑल-पोजीशन वेल्डिंग |
| रोटेशन स्पीड(आरपीएम) | 0.37-5.58 आरपीएम |
| सुरक्षात्मक गैस | आर्गन |
| कूलिंग | पानी |
| केबल की लंबाई | 6 मीटर |
| मुख्य आयाम(मिमी) | |
| वजन(किग्रा) | 9 किग्रा |
पावर सोर्स स्पेसिफिकेशन
| मॉडल | OBT-315 |
| वेल्डिंग सोर्स | पैनासोनिक YC-315TX |
| पावर सोर्स टाइप | इन्वर्टर |
| वेल्डिंग करंट | 5-315 ए |
| ड्यूटी साइकिल | 315 ए / 60%, 250 ए / 95%, 244 ए / 100% |
| इनपुट वोल्टेज | AC380V ± 10 % 50/ 60 हर्ट्ज |
| कुल पावर | 8.3 kVA |
| कूलिंग | अंतर्निहित जल शीतलन प्रणाली |
| डिस्प्ले | 7" टच स्क्रीन |
| प्रोग्राम स्टोरेज | 80 |
| इन्सुलेशन ग्रेड | एफ |
| सुरक्षा वर्ग | IP21 |
| वजन | 120 किग्रा |
| आयाम | 740 x 520 x 910 |
विस्तृत चित्र
प्रोट्रूइंग ट्यूब से ट्यूबशीट वेल्डिंग मशीन

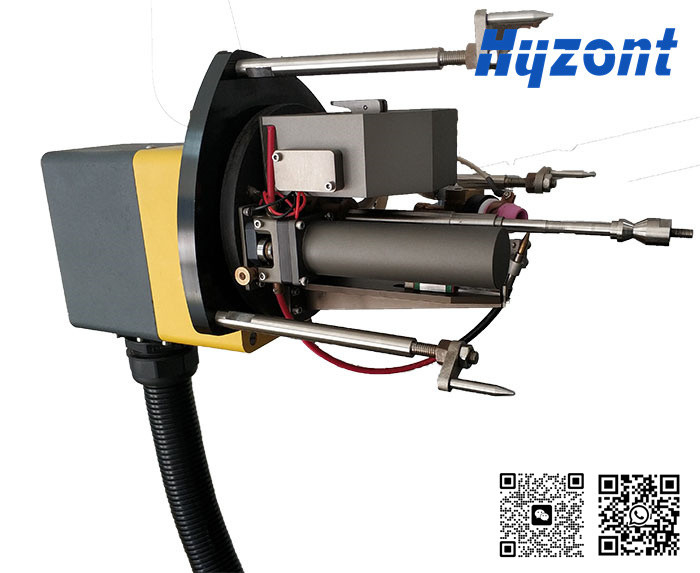

TTS-30 TIG वेल्डिंग हेड ऑफ ट्यूब टू ट्यूबशीट वेल्डिंग मशीन
OBT-315 TIG वेल्डिंग सोर्स फॉर ट्यूब टू ट्यूब शीट वेल्डिंग मशीन
ऑर्डर जानकारी
| ऑर्डर कोड | K-31580-P |
| पैकिंग | फ्लाइट केस |
| पैकिंग साइज | 550 x 500 x 400 मिमी |
| पैकिंग वजन | 15 किग्रा + 130 किग्रा (वेल्डिंग पावर सोर्स OBT-315) |
| डिलीवरी का समय | भुगतान के 15 दिन बाद |
