उत्पाद विवरण:
|
| नाम: | सीएनसी पाइप प्रोफ़ाइल प्लाज्मा काटना मशीन | नमूना: | CNCXG-1000V |
|---|---|---|---|
| आवेदन: | इस्पात संरचना या दबाव पोत काटने के लिए सीएनसी पाइप प्रोफाइल प्लाज्मा काटना | पाइप आयुध डिपो: | 200-1000mm |
| दीवार की मोटाई: | 1-30 मिमी कार्बन स्टील (प्लाज्मा काटना) | पाइप की लंबाई: | 12000mm |
| नियंत्रक: | 5 अक्ष खिड़की आधारित सीएनसी नियंत्रक | प्लाज्मा पावर सोर्स मॉडल: | अतिताप 200 |
| प्रमुखता देना: | रोलर बेड प्लाज्मा ट्यूब कटर,सीएनसीएक्सजी-1000 वी पाइप काटने,200 प्लाज्मा संचालित |
||

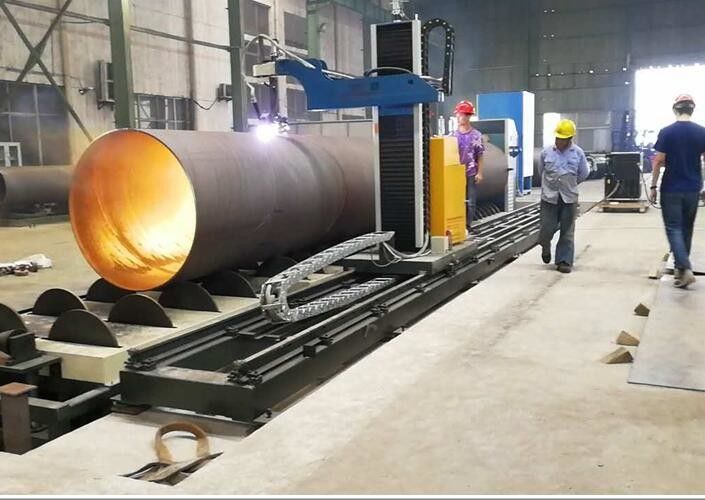

रोलर बेड सीएनसी पाइप प्रोफाइल कटिंग मशीन 200 के साथ
अनुप्रयोग:
यह मशीन पाइप ट्रस बिल्डिंग की जटिल कटिंग जॉब का सामना करने वाले उपयोगकर्ताओं को अधिक कुशल बनाने के लिए स्वचालित पाइप प्रोफाइल प्लाज्मा कटिंग मशीन के रूप में डिज़ाइन की गई है।
मल्टी-एक्सिस मोशन कार्ड और टॉर्च स्क्रीन कंट्रोलर की बदौलत, यह मशीन फील्ड वर्कर के लिए संचालित करना आसान है। यह पाइप प्लाज्मा कटिंग मशीन व्यापक रूप से लागू की गई है
ट्रस बिल्डिंग
|
पाइप व्यास |
200-1000 मिमी |
|
टॉर्च रेल की लंबाई (पाइप की लंबाई) |
≤12000 मिमी |
|
कटिंग मॉडल |
फ्लेम |
|
प्लाज्मा कटिंग मोटाई |
1-32 मिमी |
|
प्लाज्मा मॉडल |
200 |
|
फ्लेम कटिंग मोटाई |
6-40 मिमी |
|
फोटोइलेक्ट्रिक हाइट सेंसर |
0.1 सेकंड प्रतिक्रिया गति |
|
नियंत्रण प्रणाली |
पाइप प्रोफाइल कटिंग सॉफ्टवेयर |
|
डेटा इनपुट |
टॉर्च स्क्रीन डेटा इनपुट |
|
अधिकतम लोडिंग क्षमता |
15000 किग्रा |
|
पाइप चक |
3 जॉ कॉन्सेंट्रिक चक |
|
फ्लेम अधिकतम बेवलिंग कोण |
±60° |
|
प्लाज्मा अधिकतम बेवलिंग कोण |
±45° |
|
फ्लेम कटिंग स्पीड |
50 मिमी/मिनट -800 मिमी/मिनट |
|
प्लाज्मा कटिंग स्पीड |
100 मिमी/मिनट-4000 मिमी/मिनट |
|
मूविंग एरर |
≤0.2 मिमी /1000 मिमी |
|
टर्न एंगल एरर |
≤1° प्रति 180° |
|
पाइप रोटेट स्पीड |
0-10000 मिमी/मिनट |
सीएनसी पाइप प्रोफाइल कटिंग मशीन का फिनिश जॉब
5 एक्सिस सीएनसी पाइप प्रोफाइल कटिंग मशीन
| ऑर्डर कोड | सीएनसीएक्सजी1000-वी |
| पैकिंग | लकड़ी का केस और पैलेट |
| पैकिंग का आकार | 2200 x 5200 x 2000 मिमी |
| पैकिंग का वजन | 5000 किग्रा |
| डिलीवरी का समय | भुगतान के 30 दिन बाद |
