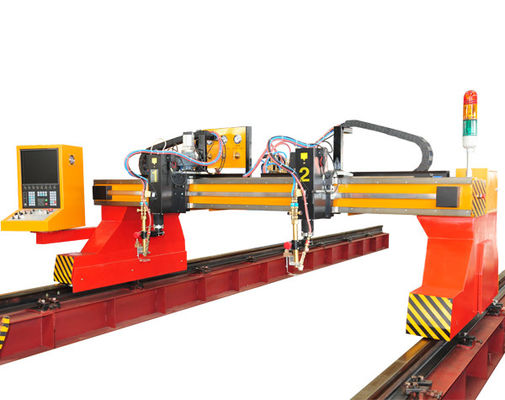

उत्पाद विवरण:
|
| नाम: | सीएनसी प्लाज्मा कटर | नमूना: | CNCSG4000 |
|---|---|---|---|
| काटने का क्षेत्र: | 3X8m | काटने की मोटाई: | 6-120mm |
| प्लाज़्मा कटिंग थिकनेस: | 1-40mm | बिजली की आपूर्ति: | 220-440V |
| प्लाज्मा मॉडल: | 300 अतिताप | ||
| प्रमुखता देना: | गैन्ट्री CNCSG4000 कटर,300 प्लाज्मा शक्ति,6-120 मिमी मोटी प्लेट काटना |
||
तकनीकी विशिष्टताएँ
1 ब्रांड: TAYOR
2 मॉडल: CNCSG3000
3 विशिष्टताएँ
| नहीं। | विवरण | विशिष्टता |
| 1 | ट्रैक चौड़ाई (मिमी) | 3000 |
| रेल की लंबाई (मिमी) | 8000 | |
| प्रभावी कटाई क्षेत्र (मिमी) | 2000x6000 | |
| ड्राइव | Y अक्ष पैनासोनिक एसी सर्वो मोटर *2सेट | |
| X अक्ष पैनासोनिक एसी सर्वो मोटर *1 सेट | ||
| अधिकतम यात्रा गति | 12000 मिमी/मिनट | |
| 2 | टॉर्च मूविंग स्टेशन |
कुल तीन 2 सेट मूविंग स्टेशन स्टेशन 1: ऑक्सी-फ्यूल टॉर्च स्टेशन 2: प्लाज्मा टॉर्च होल्डर |
| 3 | फ्लेम टॉर्च |
कटाई मोटाई 5-120 मिमी कटाई गति: 50-800 मीटर/मिनट |
| 4 | प्लाज्मा कटाई टॉर्च संख्या | सीधी टॉर्च |
| प्लाज्मा टॉर्च ऊंचाई सेंसर | THC | |
| 5 | एंटी-कोलिजन टॉर्च होल्डर | TAYOR*1 सेट |
| प्लाज्मा कटाई गति | 50-4000 मिमी/मिनट | |
| 6 | प्लाज्मा स्रोत मॉडल | 300/CoreTM |
| 7 | कनेक्ट टी | |
| 8 | नेस्ट सॉफ्टवेयर | ऑस्ट्रेलिया FASTCAM (पेशेवर संस्करण) |
| 9 | पीएलसी | डेल्टा* 1 सेट ताइवान, चीन |
| इलेक्ट्रिक कंपोनेंट्स | श्नाइडर | |
| केबल | सीई स्वीकृत केबल | |
| 10 | पानी की टंकी टेबल | उपयोगकर्ता द्वारा स्वयं निर्मित |
4 सटीकता
| स्थिति सटीकता | ±0.5 मिमी/10000 मिमी |
| पुनरावृत्ति | ≤±0.1 मिमी |
| गति सेटिंग त्रुटि | ≤±5% |
| THC सटीकता | ≤±0.5 मिमी |
| एक तरफ की लंबाई त्रुटि (मिमी) | ±0.5 मिमी |
| बेस पॉइंट रिटर्न त्रुटि | ±0.4 मिमी |
| इंटरसेक्शन पॉइंट त्रुटि | ±0.5 मिमी |
| लाइनिएशन फॉरवर्ड-रिवर्स त्रुटि | ±0.2 मिमी |
5 कार्य स्थितियाँ
|
बिजली की आपूर्ति तापमान आर्द्रता परिवेश |
मशीन: 220 V±10%; 50-60 Hz (अनुकूलित) प्लाज्मा सिस्टम: 3×380 V±10%; 50-60 Hz (अनुकूलित) -10 °C से 50 °C <90%, कोई संघनन नहीं हवादार, कोई बड़ा कंपन नहीं |
| ऑक्सी-फ्यूल कटाई गैस प्रकार/गुणवत्ता |
ऑक्सीजन: 0.5-0.8MPa शुद्धता: 99.5%; प्रवाह: 1.0 m³/मिनट ईंधन गैस: प्रोपेन या एसिटिलीन दबाव: 0.05-0.1MPa |
| प्लाज्मा कटाई प्रक्रिया गैसें |
प्लाज्मा गैस एयर, O2, N2 शील्ड गैस एयर, N2 आपूर्ति गैस दबाव 6.2 ± 0.7 बार (90 ± 10 psig) |
